紫外线灯驱动板是一种用于控制和驱动紫外线光源的专用PCBA，主要负责电源转换、光源驱动、工作模式控制、状态检测以及安全保护。根据光源类型和产品结构的不同，紫外线驱动板可以应用于消毒设备、空气净化器、净水设备、牙刷消毒设备、消毒柜、家电以及其他需要紫外线处理功能的产品。对于OEM/ODM产品而言，紫外线驱动板并不只是为UV灯提供电源的简单电路。它通常需要同时处理输入电源、光源驱动、控制逻辑、热管理、传感器以及异常保护等多个环节。因此，PCBA方案会直接影响整机的功耗、尺寸、可靠性、使用寿命以及安全性能。
目前常见的紫外线光源包括低压汞灯、UV LED以及其他类型的紫外线光源。不同光源在工作电压、电流、启动方式、功率以及控制方式上存在明显差异，因此驱动板不能采用完全相同的电路方案。例如，传统汞基紫外线灯通常需要配合镇流或高压启动电路，而UV LED则更适合采用恒流驱动。方案开发时，需要首先根据光源规格和整机电源条件确定合适的驱动拓扑，再进行PCB设计和元器件选型。
对于PCBA供应商而言，紫外线灯驱动板开发的重点不仅仅简单地“让UV灯工作”，还要根据整机需求完成从电源输入、光源驱动到控制和安全保护的完整电子方案，并进一步解决PCB布局、EMI、散热、测试和量产等问题。

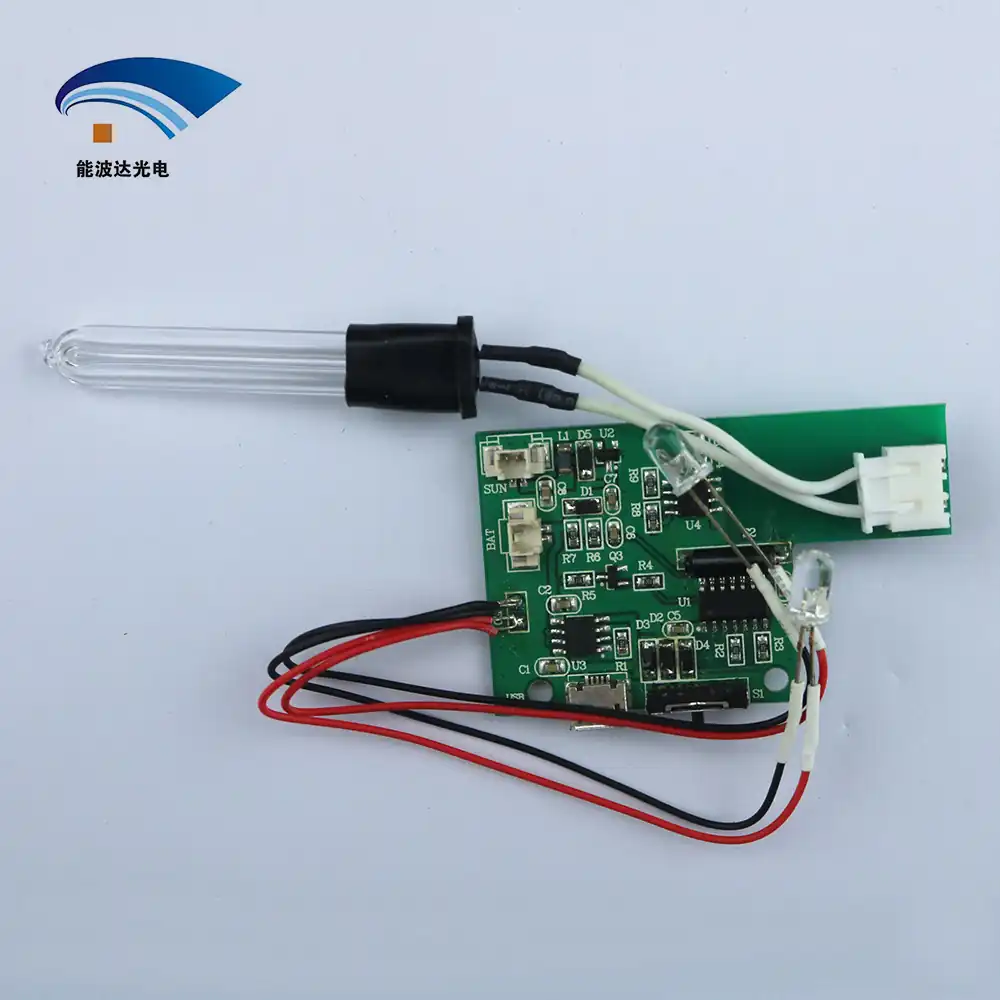

紫外线驱动板的核心架构
一个完整的紫外线驱动板通常由多个功能模块组成，具体架构取决于UV光源、电源类型以及产品功能。
电源输入与保护
电源输入模块负责将外部DC电源、AC电源或电池电源引入PCBA，并提供必要的电源保护。
不同紫外线产品的输入条件差异较大，例如固定式设备可能使用AC适配器或DC电源，而便携式产品则可能采用锂电池供电。驱动板需要根据实际输入规格设计反接保护、过压保护、过流保护以及浪涌保护等功能。
如果产品需要兼容较宽的输入电压范围，还需要选择适合的电源管理器件，并验证不同输入条件下的转换效率、温升和输出稳定性。
电源部分不仅决定驱动板可以适配哪些整机平台，也会影响后级UV光源驱动电路的工作效率和可靠性。
UV光源驱动
光源驱动模块是紫外线驱动板的核心功率部分。
不同类型的UV灯需要采用不同的驱动方式。对于传统紫外线灯，驱动电路可能涉及启动、高压产生、限流或镇流等功能；对于UV LED，则通常需要根据LED的正向电压和工作电流设计恒流驱动电路。
如果输入电压与UV光源工作电压不匹配，则需要通过升压、降压或其他电源转换拓扑进行调整。
因此，在驱动方案设计阶段，需要综合考虑：
- UV光源类型
- 工作电压和电流
- 光源数量及连接方式
- 输入电压范围
- 目标功率
- 启动方式
- 工作时间
- 调光或功率控制需求
对于UV LED应用，还需要根据LED型号和串并联方式确定驱动参数。恒流驱动可以减少输入电压和LED正向电压变化对工作电流的影响，从而提高光源工作稳定性。
控制模块
如果产品需要定时、模式切换、状态显示或传感器检测，驱动板通常需要加入MCU或其他控制器。
控制模块可以负责UV光源的启动和关闭，并根据产品需求实现定时运行、工作模式切换、异常检测以及状态指示。例如，消毒设备可以通过MCU控制UV灯按照预设时间运行；当检测到设备被打开、姿态异常或温度过高时，则停止UV输出。
对于结构和功能相对简单的产品，也可以采用专用控制IC或硬件逻辑完成部分功能，从而降低BOM成本和软件开发需求。
传感器与检测模块
根据产品应用场景，紫外线驱动板还可以集成多种传感器。
常见功能包括：
- 开盖检测
- 倾角或姿态检测
- 温度检测
- 电池电量检测
- UV灯工作状态检测
- 电流或电压检测
这些检测信号可以交由MCU进行判断，也可以直接参与硬件保护电路。
对于存在人员接触风险的紫外线设备，传感器的选择和安装位置需要结合整机结构进行设计，而不是单独从电路角度考虑。
不同UV光源的驱动方案
紫外线驱动板的设计不能脱离具体光源。不同UV灯的电气特性差异较大，因此需要采用不同的驱动架构。
传统紫外线灯
传统低压汞灯等紫外线光源通常需要专门的启动和限流电路。驱动板可能需要提供较高的启动电压，并在正常工作后对灯管电流进行控制。因此，这类方案的设计重点包括启动电路、镇流方式、工作电流、绝缘距离以及高压部分的PCB设计。如果UV灯工作电压明显高于输入电源，还需要加入升压或其他高压电源转换电路。
UV LED
UV LED是近年来小型紫外线产品中常见的光源形式之一。与传统灯管相比，UV LED体积更小、启动速度快，并且便于进行电子控制。但其驱动方式与普通灯管不同，通常需要根据LED的正向电压和工作电流设计恒流驱动。对于多颗UV LED，需要进一步考虑串联和并联方式、电流分配以及散热问题。因此，在UV LED应用中，PCBA设计需要重点关注驱动电流、转换效率、LED温升以及长期输出稳定性。
光源组合方案
部分产品可能同时使用不同类型或不同功率的UV光源。此时驱动板可能需要设置多个独立驱动通道，使不同光源能够分别控制。这种设计能够提供更灵活的工作模式，但同时会增加电源管理、PCB空间和控制逻辑的复杂度。因此，需要在产品功能和电路复杂度之间进行平衡。
电源转换与驱动效率
紫外线灯驱动板的输入电源和光源工作电压往往并不完全匹配，因此电源转换是方案设计中的重要环节。
根据输入和输出条件，可以采用升压、降压、升降压等不同拓扑。例如，部分DC供电产品可以直接通过降压电路为控制系统供电，同时通过独立驱动电路为UV光源提供所需电压和电流。对于电池供电产品，电池电压通常会随着剩余电量发生变化，因此驱动板需要在较宽的输入范围内保持稳定的光源输出。同时，转换效率会直接影响产品的工作时间和发热量。
在驱动IC选型时，需要综合考虑输入电压、输出电压、输出电流、功率、转换效率、开关频率以及保护功能，而不能只关注最大输出能力。
启动控制与功率管理
不同UV光源的启动特性不同，因此驱动板需要针对具体光源设计启动控制。
对于需要较高启动电压的UV灯，启动阶段和正常工作阶段可能采用不同的工作条件。对于UV LED，则可以通过软启动等方式降低启动瞬间的电流冲击。如果产品需要不同的UV输出等级或工作模式，可以通过PWM、电流调节或独立驱动通道实现。
功率控制还需要与热管理结合考虑。长时间高功率运行可能导致光源和驱动器件温度升高，因此可以通过温度检测实现降额或自动关闭。

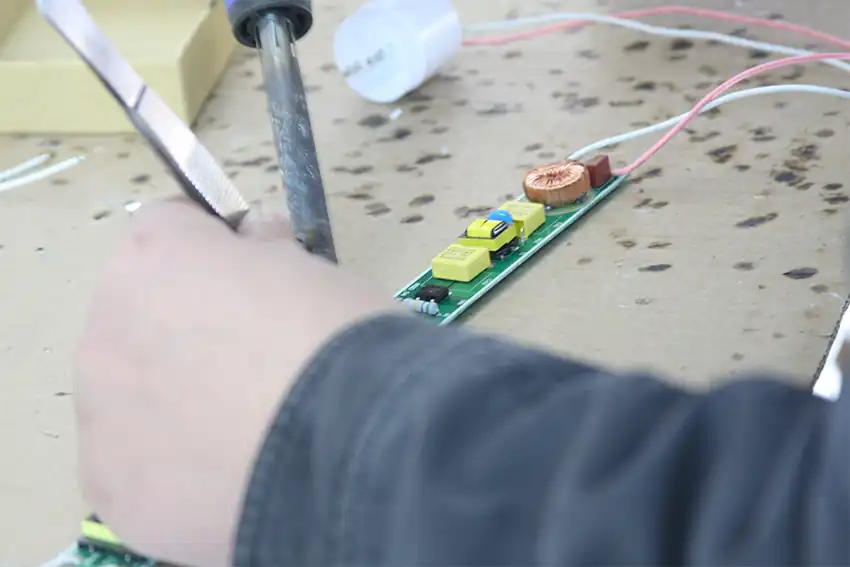

PCB布局与热管理
紫外线驱动板通常同时包含功率电路、高频开关电源以及数字控制电路，因此PCB布局会直接影响系统稳定性。
功率部分应尽可能缩短高电流和高频开关回路，并合理规划电源与地线。电感、MOSFET、二极管和电容等关键器件应根据实际电流路径进行布局，减少寄生参数和不必要的功率损耗。
控制电路则需要与高频开关节点和大电流路径保持合理距离，降低电源噪声对MCU、传感器和通信接口的影响。
对于包含高压启动或高压驱动电路的UV灯方案，还需要特别关注PCB上的爬电距离、电气间隙、绝缘材料以及高低压区域隔离。
UV光源散热
热管理同样是紫外线驱动板设计的重要部分。UV光源产生的热量会影响光源输出和使用寿命，而驱动IC、MOSFET、电感等功率器件也会产生热量。如果多个热源集中在较小的PCB区域内，可能形成局部热点。
针对不同产品，可以采用增加铜面积、热过孔、优化器件布局、使用高导热PCB材料或增加外部散热结构等方式降低温升。
对于UV LED产品，尤其需要根据LED封装结构和整机安装方式进行散热设计。PCB只是整个热路径的一部分，最终还需要结合外壳、散热片以及产品内部空间进行综合评估。
紫外线产品的安全保护设计
紫外线驱动板除了保证光源正常工作，还需要考虑产品使用过程中的安全风险。部分紫外线波段可能对人体皮肤和眼睛造成伤害，因此产品需要根据具体应用场景设计相应的防护机制。
开盖检测
对于消毒盒、消毒柜等封闭式产品，可以通过霍尔传感器、微动开关或其他检测方式判断盖体状态。当盖子打开时，控制系统可以停止UV光源输出。
对于安全要求较高的产品，还可以设计独立的硬件关断路径，使安全功能不完全依赖MCU软件。
倾角与姿态检测
对于便携式UV设备，可以根据产品结构增加倾角或姿态检测。当设备偏离预设安全工作范围时，可以关闭UV光源，降低紫外线直接照射人员的风险。
具体触发角度应根据产品结构、光源方向和实际风险评估确定，而不是所有产品采用相同的角度参数。
定时与异常保护
定时关闭可以限制UV光源的连续工作时间，同时帮助控制功耗和温升。此外，驱动板还可以根据具体电路加入过流、过压、欠压、短路以及过温保护。如果是带传感器的产品，还需要考虑传感器故障、连接异常以及控制程序异常等情况，并通过合理的硬件和软件保护机制降低单点故障风险。
PCB材料与制造工艺
紫外线驱动板的PCB材料和制造工艺需要根据功率、电压、温度以及产品结构进行选择。
普通低功率UV控制板可以采用常规FR-4 PCB，而对于高功率或高温应用，则需要进一步评估PCB铜厚、热性能以及局部散热能力。如果驱动电路包含高压部分，还需要根据工作电压选择合适的板材和绝缘设计，并在PCB Layout阶段预留足够的电气间距。对于UV LED模块，如果LED直接安装在PCB上，则还需要考虑LED焊盘、散热焊盘、热过孔以及PCB与整机散热结构之间的配合。
除了PCB本身，量产设计还需要考虑SMT装配、测试点、器件可采购性以及DFM（Design for Manufacturability）。一个适合实验室样机的设计，并不一定适合大批量生产。进入量产前，需要进一步优化BOM、元器件封装、焊盘设计和生产测试方案。

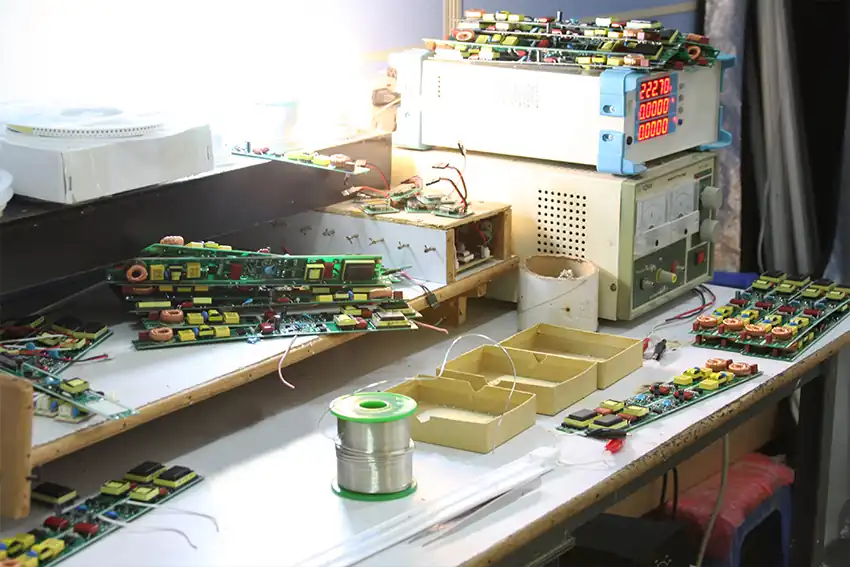

从原型到量产的紫外线驱动板开发
紫外线驱动板通常需要经历需求定义、原理图设计、器件选型、PCB Layout、样板制作、功能测试和量产导入等阶段。
在项目初期，需要明确UV光源类型、输入电源、输出功率、工作时间、控制方式、产品尺寸以及安全要求。根据这些参数确定电源架构和光源驱动拓扑后，再进行原理图和PCB设计。
样板阶段需要重点验证输入输出特性、光源驱动参数、功耗、温升、启动过程、控制逻辑以及各种保护功能。对于高压UV灯方案，还需要对高压输出、绝缘性能和PCB电气间距进行验证；对于UV LED方案，则需要重点关注驱动电流、温升和长期输出稳定性。
完成样板验证后，再根据BOM成本、元器件供应、PCB工艺和SMT装配要求进行量产优化。
对于OEM/ODM客户而言，从电路设计、PCB制造、PCBA组装到测试导入的一体化开发，可以减少不同供应商之间的沟通成本，并提高后续量产的一致性。
紫外线驱动板定制开发
不同UV产品的电源、光源和结构条件差异较大，因此驱动板通常需要根据整机进行定制。定制开发可以根据客户的输入电压、UV灯规格、PCB尺寸、控制方式和安全要求确定合适的电路架构，并针对产品的成本和量产要求进行优化。在设计阶段，可以根据实际需求进行电源管理、UV光源驱动、MCU控制、传感器接口以及保护电路的集成。
对于已经有成熟产品结构的客户，也可以根据现有PCB尺寸、接口和BOM进行电路优化或二次开发；对于处于产品早期阶段的客户，则可以从原理图和PCB方案开始进行完整的PCBA开发。
结语
紫外线灯驱动板PCBA的开发，本质上是一个涉及电源管理、光源驱动、控制系统、热设计、安全保护和制造工艺的综合性电子项目。不同UV光源具有不同的工作特性。传统紫外线灯可能需要高压启动和镇流设计，而UV LED通常更关注恒流驱动、功率效率和散热。因此，驱动板方案不能采用单一的电路架构，而需要根据光源、电源和整机结构进行针对性设计。
对于OEM/ODM项目而言，一个成熟的紫外线驱动板不仅需要实现稳定的光源驱动，还需要兼顾PCB尺寸、功耗、温升、EMI、安全保护、元器件供应以及量产工艺。从原理图设计、器件选型和PCB Layout，到样板测试、DFM优化和PCBA量产，完整的开发流程能够帮助客户将UV功能从概念方案落地为稳定、可制造的产品。
如果您正在开发消毒设备、空气净化器、家电或其他紫外线产品，并需要定制紫外线灯驱动板PCBA，可以联系我们，根据您的UV光源、电源规格、PCB尺寸和控制需求进行方案评估与开发。
