USB小风扇是夏季个人降温领域当之无愧的“百搭单品”——从桌面办公到户外手持，从婴儿车夹扇到多功能桌面扇，形态各异，场景多元。当市场极度成熟，竞争焦点已从单纯的价格比拼，升级为 “静音体验 + 续航能力 + 充电便利性 + 个性化设计” 的综合较量。

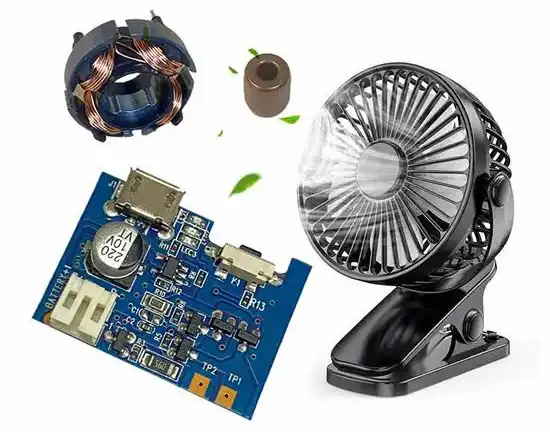

这一切体验的承载者，正是PCBA方案。它决定了电机的驱动品质、电池的安全管理、人机交互的便捷性，以及产品的最终成本与竞争力。一套优秀的USB小风扇PCBA方案，能让产品在 噪音控制、续航表现、充电速度、风感舒适度 上全面领先；反之，则会出现 噪音刺耳、风力生硬、充电缓慢、电池发热甚至安全隐患 等致命缺陷。
USB小风扇的常见分类与方案定位
在深入技术拆解前，我们先明确USB小风扇的产品分类——不同的分类决定了PCBA方案的不同侧重点：
| 产品类型 | 典型形态 | PCBA方案侧重点 |
|---|---|---|
| 桌面风扇 | 台式支架款，可摇头或不摇头 | 静音优先，可接入DC适配器或USB供电，可选配遥控与定时 |
| 手持风扇 | 手持式，带手柄或圆形机身 | 小型化、低功耗、长续航、Type-C快充 |
| 夹扇/婴儿车扇 | 带夹子，可固定于婴儿车、桌面边缘 | 安全防护（防夹手、防卷入）、柔性扇叶适配 |
| 多功能风扇 | 带加湿器、小夜灯、香薰等功能 | 多路输出控制、定时、多模式切换 |
核心技术拆解：PCBA方案
1. 电机驱动方案选型：三大路线对比
电机是风扇的“心脏”，驱动方案直接决定了噪音、效率和成本。以下是三种主流方案的对比：
| 驱动方案 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| 有刷直流电机（廉价方案） | 成本极低，驱动电路简单 | 噪音大、寿命短、易产生火花 | 极低端市场（我们不推荐） |
| 无刷电机 + 方波驱动 | 成本适中，效率较高，噪音可控 | 转矩脉动明显，噪音中低频成分较多 | 高性价比主流方案 |
| 无刷电机 + 正弦波/FOC | 噪音最低（≤35dB）、效率最高、手感顺滑 | 成本较高，开发调试复杂 | 高端静音款/品牌款 |
推荐策略：
- 入门款/性价比款 → 方波驱动，BOM成本最优，满足绝大多数市场需求。
- 中高端/静音款 → 正弦波或FOC，提供极致静音体验，打造品牌溢价。
- 核心技术：无感启动技术——无需霍尔传感器，通过反电动势检测实现可靠启动和运转，降低硬件成本和故障率。
2. 供电方式与充电管理
USB小风扇的供电方式灵活多样，PCBA需兼容多种模式：
- USB直供模式：插入USB电源（5V/1A~2A）直接驱动风扇，同时可为电池充电。
- 电池供电模式：脱离USB时由内置电池供电，电池通常为单节18650、21700或软包锂电池（3.7V）。
- 边充边用模式：插电时同时运行风扇和为电池充电，需做好热管理和功率分配。
充电管理核心能力：
- 接口升级：Type-C 已成为主流，可选配PD/QC快充协议（9V/2A），大幅缩短充电时间。
- 充电电流：支持1A~2A可配置，采用恒流恒压（CC/CV）充电曲线，充满自动切断。
- 电量计：通过电压采样估算剩余电量，配合LED或数码管精准显示。
3. 人机交互设计
- 输入方式：
- 机械按键：1~4键（开关、档位切换、灯光、定时等），成本低、可靠性高。
- 触摸按键：一体化设计、防水，适合高端外观。
- 旋钮/滑条：无极调速或渐进调速，提供更细腻的风量调节。
- 遥控器（桌面款）：红外或2.4G遥控。
- 显示反馈：
- LED指示灯：单色/双色/三色，显示电量和档位。
- 数码管：显示档位数字或电量百分比。
- 彩屏（高端款）：显示风速、温度、电量、定时倒计时等。
- 扩展接口：
- RGB氛围灯驱动（支持呼吸灯/渐变色）
- 直流电机驱动接口（用于摇头功能）
- 超声波加湿器驱动（多功能组合产品）
- 蓝牙模块接口（APP控制）
4. 安全保护体系
安全是消费电子的生命线，我们为USB小风扇PCBA构建了四重安全防护：
- 电池保护（BMS集成）：
- 过充保护（>4.25V切断）、过放保护（<2.9V关机）
- 过流保护（>3A切断）、短路保护（响应时间<50μs）
- 电机保护：
- 堵转保护：风扇叶片被异物卡住时，MCU检测到电流异常上升，在0.3秒内自动断电，避免电机烧毁和电池过放。
- 软启动：启动时PWM占空比逐渐上升，避免瞬间大电流冲击。
- 整机热保护：
- PCB板载NTC热敏电阻，检测温度超过设定值（如70℃）时自动降档或关机。
- 防反接保护： 电池反接时自动隔离，保护电路不受损。
5. 风感与噪音优化（核心差异化）
- 平滑调速：PWM频率优选20kHz以上（人耳不敏感），档位切换时占空比渐变过渡，避免风力突变带来的不适感。
- 模拟自然风模式：软件生成随机风速变化曲线，模仿自然风吹拂效果，更舒适、更健康。
- 风道匹配：根据客户提供的风扇叶片参数（直径、倾角、电机KV值），定制最佳驱动参数，实现风量与噪音的最佳平衡点。
软件与功能逻辑：让产品“聪明”起来
优秀的硬件需要聪明的软件来驱动。我们在底层固件中植入了丰富的智能逻辑：
- 档位记忆：下次开机默认使用上次关机时的档位，无需重复设置。
- 智能定时：支持1/2/4小时定时关机（桌面款标配），适合睡眠或办公场景。
- 低功耗待机：长按关机后进入待机模式，待机电流＜10μA，放置一个夏天仍有余电。
- 电池电量智能管理：低电量时自动降档，延长最后的使用时间，避免突然断电。
- 摇头控制（桌面款）：支持步进电机或直流减速电机驱动摇头机构，可设置30°/60°/90°摆动角度，送风范围更广。
- 固件定制：
- 可根据客户需求定制独特的档位曲线（如“睡眠风”“强劲风”“智能风”等模式）。
- 支持通过预留的烧录口进行固件升级。
- 选配蓝牙时支持OTA升级，产品功能永不过时。
开发与生产服务：从方案到量产的无缝衔接
定制开发流程
我们采用项目制开发流程，一般周期为 2~4周（视复杂程度）：
- 需求沟通：明确产品形态（桌面/手持/夹扇）、电机规格、电池容量、档位数、交互方式、目标成本。
- 方案设计：输出原理图、PCB Layout指导、关键元器件选型清单、BOM成本预估。
- 样品制作：提供10~20片工程样机，配合客户风扇结构进行整机联调和噪音测试。
- 小批量试产：50~100片，进行完整的性能测试（风量、噪音、续航、充电、保护功能）。
- 量产交付：提供PCBA成品或整机代工，附带测试报告。
关键测试项
- 噪音测试：半消音室内，麦克风距离30cm，各档位噪音值（目标：低档≤30dB，高档≤50dB）。
- 风量测试：风速计测量出风口风速或风量（CFM）。
- 续航测试：满电连续运行至自动关机，验证标称续航。
- 充电测试：验证充电时间、充电曲线、充满自停。
- 老化测试：48小时持续运行，检验系统稳定性。
- 堵转保护测试：人为堵住风扇，验证停机响应时间（目标<0.3秒）。
- 认证支持：设计符合CE、FCC、RoHS等标准，提供测试报告辅助客户快速过检。
成本与周期优势
- 工程师团队拥有超过5年小风扇驱动开发经验，开发周期通常为 2~4周。
- 成熟的方案库和元器件选型体系，帮助客户在性能与成本间找到最优解。
- 与原厂紧密合作，提供有竞争力的BOM成本。
应用场景与成功案例
典型应用场景
- 桌面办公：静音运行、摇头广角送风、定时关机，专注工作不打扰。
- 户外手持：小巧便携、长续航、Type-C快充，随时随地清凉随行。
- 婴儿车夹扇：安全软叶、防卷入保护、轻柔风感，呵护宝宝。
- 多功能桌面扇：集成加湿、夜灯、香薰等功能，一机多能。
成功案例：高性价比桌面USB小风扇PCBA方案
案例背景：某国内品牌客户希望开发一款超静音桌面风扇，要求低档噪音≤28dB（适合睡眠场景），同时支持4档调速、4小时定时、60°自动摇头，目标整机售价控制在15美元以内，面向大众消费市场。
我们采用 单节18650电池 + 无感方波驱动 方案，通过优化PWM频率（提升至24kHz）和驱动参数，在成本可控的前提下实现了出色的静音表现。该方案已量产超过20万片，市场反馈良好。
📋 PCBA方案核心参数
| 参数类别 | 详细规格 |
|---|---|
| PCBA尺寸 | 32mm × 28mm × 6mm（适配多种桌面扇底座结构） |
| 适用电池 | 单节18650锂电池（3.7V，容量2000~2600mAh可选） |
| 电机类型 | 无刷直流电机（BLDC），驱动方式：无感方波驱动 |
| 供电方式 | Type-C供电（5V/2A）或电池供电，支持边充边用 |
| 档位模式 | 4档：睡眠风（低）、自然风（中低）、强劲风（中高）、涡轮风（高） |
| 摇头控制 | 驱动直流减速电机，支持60°自动摆动，带防卡死保护 |
| 显示方式 | 3位数码管：显示档位（1-4）和定时倒计时（H） |
| 定时功能 | 1H / 2H / 4H 三档定时关机 |
| 充电管理 | Type-C接口，5V/2A充电，充满约3小时（2600mAh电池） |
| 保护功能 | 电池欠压保护、过充保护、过流保护、电机堵转保护、过温保护 |
| 待机功耗 | <8μA |
| 续航时间 | 搭配2600mAh电池：睡眠风约10小时，自然风约6小时，涡轮风约2.5小时 |
| 噪音值 | 睡眠风≤28dB，自然风≤35dB，强劲风≤42dB，涡轮风≤50dB（距离30cm） |
| 认证支持 | 符合CE、FCC、RoHS、UN38.3 |
🔧 该方案的技术亮点
- 超静音表现：通过将PWM载频提升至24kHz（超出人耳敏感区）并优化软启动曲线，睡眠风档噪音低至28dB，几乎听不到风扇运转声，特别适合卧室和图书馆等安静环境使用。
- 智能摇头与防卡死：摇头机构采用直流减速电机驱动，摆动角度60°，覆盖单人使用范围。同时带有堵转检测——当摇头机构被异物卡住时，电机自动停止并保护，避免齿轮损坏。
- 数码管清晰交互：3位数码管直观显示当前档位和定时剩余时间，用户无需说明书即可上手操作。
- 成本与性能均衡：采用高性价比国产MCU和成熟的分立MOS驱动方案，整机BOM成本控制在9美元以内，为终端定价留足空间。
- 量产良率优异：经过两轮试产优化，PCBA直通率达98%以上，客户已连续追单三次。
客户反馈：“睡眠风模式下几乎听不到声音，放在卧室整晚使用非常合适。成本控制到位，让我们的产品在同类竞品中极具价格优势。从需求对接到量产交付仅用了3周，响应速度远超预期。”
结语：让您的USB小风扇成为下一个爆款
USB小风扇看似简单，但要做好 静音、续航、充电速度、风感舒适度、成本控制 的平衡，离不开一套精心设计的PCBA方案。我们提供从底层驱动到整机量产的完整能力，可根据不同产品定位（入门款、中端款、高端静音款、多功能款）灵活裁剪功能和成本。
