台灯PCBA方案开发设计核心要点与心得

现在的台灯不仅仅只是“照明”,还向着更小巧、更智能、更舒适的光感的方向发展。不过,随着这种“小而美”的趋势,在台灯PCBA方案的开发设计要求更高,如电子元器件的尺寸不断压缩,布局密度成倍增加,器件间距以及对地间隙也压到毫米级别甚至是亚毫米级别。除此以外,包括温度、湿度、灰尘、振动等环境因素的扰动被急剧放大,任何一处设计疏忽,都有可能成为可靠性崩塌的起点。那么,如何在方寸之间,兼顾电气性能、散热效率、EMC合规与长期稳定性?

方案选型与架构设计

台灯PCBA方案开发需以产品定位、成本预算、安规标准、用户体验为核心导向,在性能、成本、可靠性间实现最优平衡,方案选型与架构设计阶段需重点把控以下关键维度:

1. 主控芯片选型

基于客户需求精准匹配芯片方案,我们围绕性价比与功能扩展性双维度决策。基础款优先选用高性价比芯片,满足 PWM 调光、ADC 按键检测、基础通信接口等核心功能;中高端款预留资源冗余,搭载算力更强、外设更丰富的芯片,为功能升级、多模块兼容提供硬件支撑,确保方案适配不同产品层级。

2. 电源拓扑决策

电源拓扑是台灯PCBA的核心基础,直接决定产品成本、效率、安规合规性,需结合产品定位与强制标准分层选型:

  • 阻容降压方案:极致低成本、电路简洁、元器件少,适用于入门级、无严苛安规要求的简易台灯,缺点是效率低、发热明显、无电气隔离,仅适配低功率基础款产品;
  • 非隔离开关电源:兼顾效率与成本,转换效率远高于阻容降压,发热低、稳定性强,是中端主流选型,适用于大部分民用台灯,同时需注意做好绝缘防护以满足基础安规;
  • 隔离型开关电源:在满足安规强制要求下,实现输入输出电气隔离,安全性拉满,适用于出口产品、儿童台灯、高端护眼灯等对安全等级有硬性规定的场景,虽成本略高,但可规避触电风险,保障使用安全。

3. 调光方式权衡

调光方式直接影响照明体验、兼容性、护眼效果,需根据市场需求与产品定位精准权衡:

  • 可控硅切相调光:核心优势是强兼容性,可直接匹配市面传统调光器、墙壁开关,无需额外适配,适合主打通用适配、替换传统灯具的台灯产品,调光平滑度适中,满足基础调光需求;
  • PWM 深度调光:聚焦无频闪护眼核心需求,通过高频脉冲宽度调制实现 0-100% 深度调光,无肉眼可见频闪,符合护眼台灯标准,是中高端护眼款、儿童学习台灯的首选,能有效缓解视觉疲劳,提升核心竞争力。

4. 传感器 / 通信模块预留

面向智能照明趋势,设计阶段需提前布局硬件扩展性,为产品智能化升级预留空间。针对客户智能控制需求,预留光感传感器(自动感光调亮度)、红外感应(人体感应开关)、蓝牙 / 无线通信(APP控制、智能联动)等模块接口与布局空间,实现基础款与智能款的硬件兼容,降低多版本开发成本。

紧凑布局下的散热与EMC设计

在台灯PCBA小体积、高密度、紧凑型布局约束下,散热设计与EMC电磁兼容直接决定产品可靠性、安规过检与量产稳定性,需从热源管控、EMC实战、安规间距三方面做精细化处理:

1. 热源分布与散热策略

针对线性调光功率管、功率电感、LDO等核心发热器件,采用分区隔离 + 定向散热设计思路:将高热器件集中布置在PCB边缘或通风侧,远离光敏器件、主控芯片与按键区域;通过加粗铜皮、预留散热焊盘、优化器件间距建立垂直 / 水平散热通道,避免热源集中叠加导致温升超标,同时防止高温影响光敏采样与主控工作稳定性。

2. EMC 设计三大实战要点

围绕台灯开关电源、PWM 调光高频干扰,执行高可靠性 EMC 布线规则:

  • 最小化高频开关回路面积:严格缩短开关管、二极管、滤波电容形成的高频环路,降低环路天线效应,从源头抑制辐射干扰;
  • 输入 / 输出滤波电容遵循 “近芯原则”:去耦电容紧靠芯片电源引脚与电源输入端,缩短引线长度,实现快速充放电,有效滤除高频纹波与噪声;
  • 地线分割与单点接地:对数字地、模拟地、功率地进行分区布线,最终以单点共地连接,阻断数字信号与模拟信号相互串扰,提升调光平稳度与系统抗干扰能力。

3. 安规间距与高密度布线折中处理

安规间距是过检 “生死线”,尤其在 AC-DC 高压区域,必须严格满足爬电距离、电气间隙强制要求;在紧凑布局中,通过优化器件摆放、调整走线方向、合理开槽隔离,在保证安规合规前提下,实现高密度布线,平衡结构尺寸限制、安规强制标准、生产可制造性三者关系,避免因间距不足导致安规失效或打火风险。

环境适应性防护(高湿 / 多尘场景)

围绕防潮、防尘、防氧化提升可靠性:重点对晶振、电容底部、IC 引脚等关键器件选用适配三防漆并规范涂覆;接插件与线端做防硫化、防氧化处理,同时加固防松脱;严格控制底部插件高度,保证离地间隙,避免外壳干涉、爬电或短路风险。

可制造性与可测试性设计(DFM & DFT)

面向量产效率与良率优化:合理设计 PCB 拼板与工艺边,提升 SMT 效率并释放分板应力;预留充足测试点,覆盖关键电压、PWM 信号、开短路检测;增加防反接、过压保护等防呆设计,统一检验标识,降低生产失误。

以产品为例的PCBA实现

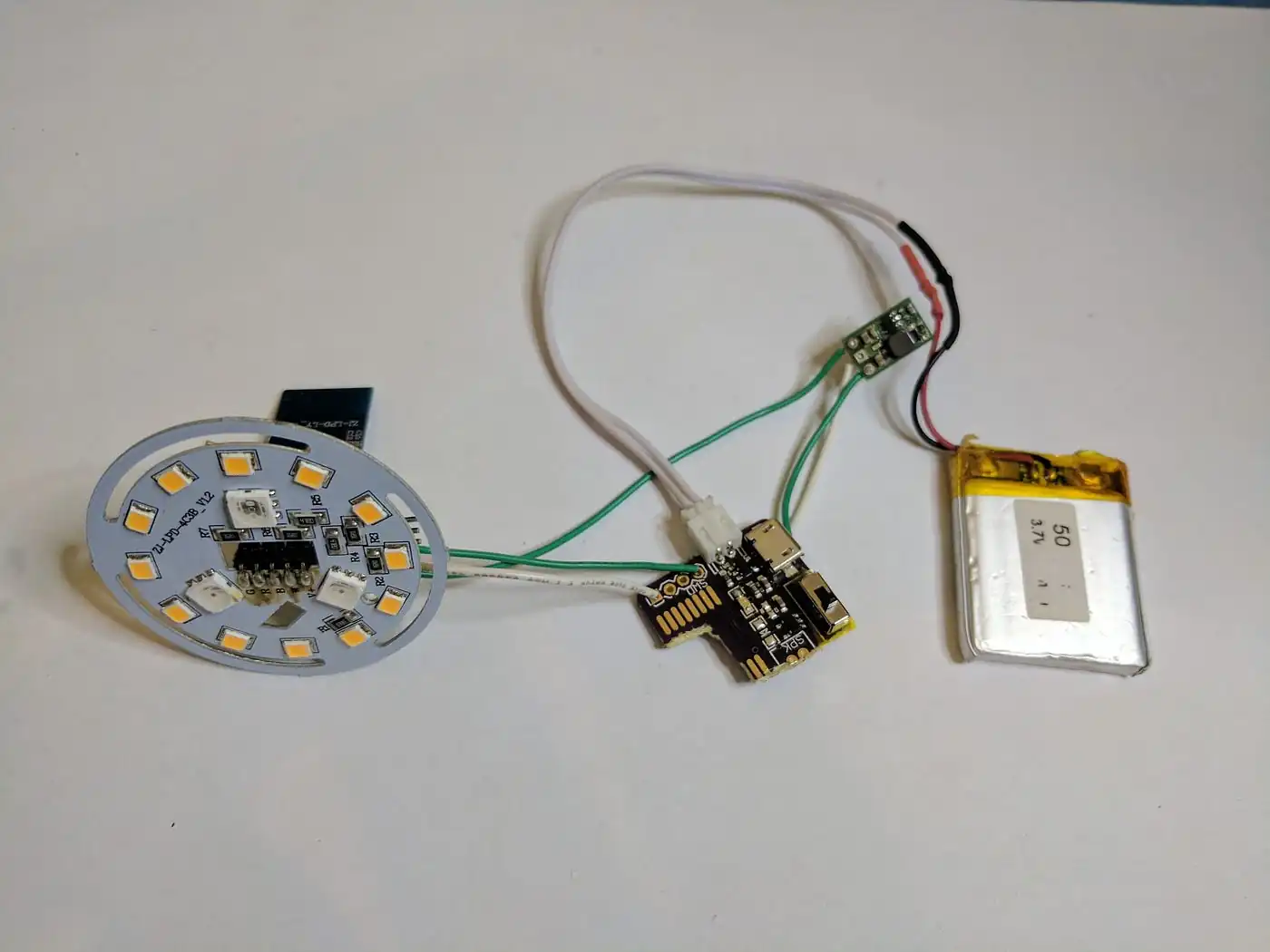

台灯PCBA方案

去年我们为某风扇公司开发一款护眼台灯,后续计划做智能台灯款式,主要细节如下:

参数类别详细指标
输入电压100–240V AC,50/60Hz
输出功率最大24W(LED负载)
调光方式PWM深度调光,频率1kHz,无频闪
调光范围0.5% – 100%
待机功耗<0.3W
保护功能过压保护、过温保护、输出短路保护、防反接
PCBA尺寸45mm × 35mm × 12mm
适用灯具类型国AA级护眼台灯、读写台灯、氛围台灯
安规认证CCC / CE / UL 认证中
  • 热与EMC:功率MOS管与电感布置于PCB边缘散热区,通过加厚铜箔+过孔阵列辅助散热;传导/辐射余量>6dB。
  • 紧凑布局:采用0201/0402阻容,最小间距0.2mm,同时保证AC-DC部分爬电距离≥3.2mm。
  • 环境防护:整板喷涂三防漆(厚度50±10μm),接插件底部点UV胶固定,通过双85测试(85℃/85%RH,168h)。
  • 可制造性:预留5个关键测试点(Vin、Vout、PWM、GND、EN),支持ICT在线测试;拼板邮票孔设计,分板应力低。

实测数据摘录

测试项目条件结果
满载温升25℃室温,连续工作2hMOS管表面≤78℃,电感≤65℃
调光线性度0–100% PWM占空比R²=0.999,低端无抖动
待机功耗220V AC输入0.28W
ESD接触放电±8kV无异常复位或灯闪

适用场景与选型建议

  • 适用场景:高端护眼台灯、双模调光台灯(遥控+触摸)、智能读写台灯。
  • 可定制项:PCB外形、灯珠串并数、可添加蓝牙模组、调光曲线(对数/线性)。
  • 供货与支持:提供完整原理图/PCB参考设计、测试报告

踩过的三个坑与解决方案

led驱动板故障

1. PWM调光导致LED闪烁

现象:低亮度时肉眼可见闪烁,相机拍摄出现水波纹。
原因:PWM频率过低(<200Hz)且落在音频敏感区;输出电容容量不足。
解决:将频率提升至1kHz(避开音频范围,同时不影响MOS管开关损耗);输出端并联22µF陶瓷电容+100µF电解电容。

2. 部分台灯受潮不亮

现象:梅雨季节出货的台灯,有3%的产品使用一个月后出现无法点亮。
原因:助焊剂残留吸潮,导致高压区漏电;部分未规范喷涂三防漆。
解决:增加PCBA清洗工序(超声波+去离子水),强制规范喷涂三防漆并烘烤(80℃/30min)。故障率降至0.1%以下。

3. 蓝牙/Wi-Fi模组干扰调光曲线

现象:开启蓝牙播放音乐时,台灯亮度无规则跳动。
原因:蓝牙天线辐射耦合到PWM走线,数字地噪声通过共地串入模拟调光电路。
解决:采用分地设计(蓝牙模组单独铺地,通过磁珠单点连接主地);PWM信号线两侧包地并远离天线;模组增加屏蔽罩接地。干扰完全消除。

心得总结:仿真不能替代实测;极限环境测试(高温高湿老化)必须做满24小时。

附录:快速自检清单

  • 安规间距是否满足(LN之间、初次级之间)
  • 最热元件是否靠近边缘或散热路径畅通
  • 所有电解电容是否远离热源(如桥堆、MOS管)
  • 三防漆覆盖区域是否明确标注在图纸上
  • 测试点是否覆盖所有独立电源轨和关键控制信号
  • PWM频率是否避开音频区(建议>500Hz)且无频闪
  • 是否完成双85测试(至少48h)及ESD测试(±8kV接触放电)

结语:小台灯,大设计

台灯PCBA看似简单,实则是成本、性能、可靠性、工艺的四方博弈。从元器件选型到量产落地,每一个细节都可能在极端环境下被放大成致命缺陷。我们建议在原型阶段就引入DFM(可制造性设计)和HALT(高加速寿命测试),尤其在教育照明、读写台灯等高要求场景中,行业应当从“能用”走向“耐用”,这不仅是对用户的承诺,也是工程师的专业尊严。

如果您有正在进行的台灯PCBA项目,欢迎联系我们交流。
