加湿器PCBA方案的设计核心与选型指南

加湿器是一种利用超声波高频振荡,将水雾化成超微颗粒,并扩散到空气中。那么,为什么同样是加湿器,体验差异巨大?例如雾量忽大忽小、噪音异常、易损坏、误报警等问题。其实不一定是结构问题,而是PCBA方案设计能力差异,它决定了加湿器的控制逻辑、保护机制和用户体验。一块设计精良的PCBA,能让加湿器稳定运行数年不出故障;而一块粗制滥造的方案,则会让产品变成“售后常客”。

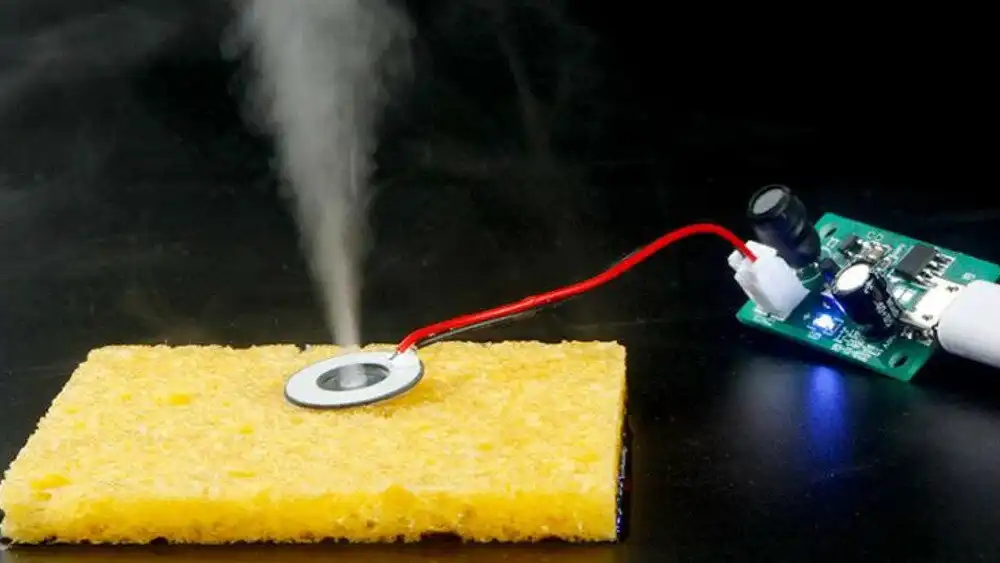

加湿器测试

加湿器的核心架构

一个典型的加湿器PCBA,其信号与能量流向如下:

电源输入 → 电源管理模块 → 主控单元(MCU) → 执行模块(雾化驱动/风扇驱动/水泵驱动)↑↓ 传感模块(水位/湿度/温度)↔ 用户交互(按键/显示/蜂鸣器)

其中,传感器将当前状态反馈给MCU,MCU实时调整输出,从而实现恒湿、防干烧等智能行为。

1. 电源管理模块

根据不同使用场景,供电方式也不同。

家用加湿器主要采用交流市电输入(100-240V AC),通过PCBA上的开关电源转换为直流低压(通常为24V、12V、5V)。这一模块的设计要点包括:

  • 宽电压适应性:优秀方案支持85V~265V输入,即使电网波动也能正常工作,满足全球销售需求。
  • 待机低功耗:美国能源部DoE六级能效、欧盟ERP指令要求待机功率<0.5W。采用集成式PWM控制器(如AP8012、VIPER22A)可实现这一目标。
  • 隔离与非隔离的选择:小功率(<15W)非隔离方案成本低,但安全性差;高品质方案采用隔离式反激拓扑,即使初级元件击穿,次级输出电压也不会危及用户。

USB接口已成为小型加湿器的主流供电方式。其电源管理核心在于升压驱动雾化片和限流保护。

  • 输入电压与协议:标准USB为5V/0.5A-2A。但许多加湿器需要12V或24V来驱动雾化片(尤其大功率超声波雾化头),因此需要Boost升压电路,将5V升至12V-24V。高端方案会支持PD或QC协议,诱骗出9V/12V输入,减少升压损耗。
  • 限流与软启动:USB口供电能力有限(电脑USB通常0.5A,充电头可达2A)。启动瞬间雾化片和大电容会产生浪涌电流,可能触发主机过流保护或拉低电压导致MCU复位。优秀的方案会加入软启动电路(PWM逐步增加占空比)和可编程限流开关(如APL3522),限制峰值电流不超过输入源的承受能力。
  • 共地噪声与EMI:Boost电路是开关电源,会产生高频纹波。若与MCU共地,可能干扰触摸按键或湿度传感器。需采用独立的功率地和信号地,单点接地,并在输出端加LC滤波器。

充电式加湿器内置锂电池(通常18650或软包电池,容量1200-5000mAh),需要完整的充放电管理。

  • 充电管理:采用专用线性或开关充电IC(如TP4056、IP2312),支持5V USB输入,充电电流0.5A-2A可调。需包含热调节功能(电池温度过高时降低电流)和充满自动截止(4.2V±1%)。
  • 升压驱动与放电保护:电池电压3.0-4.2V,仍需升压至雾化片所需电压(通常12V)。此升压电路与纯USB款类似,但多了一级电池保护板(过放、过流、短路保护)。低电量时(<3.3V)应禁止雾化输出,并提醒用户充电,防止电池过放损坏。
  • 边充边放(路径管理):用户可能充电时同时使用加湿器。低端方案充电和放电共用升压电路,会导致充放电紊乱。带路径管理的IC(如IP5306、ETA6884)能自动分配输入电流:一部分给电池充电,一部分直接给系统供电,且拔掉USB后无缝切换至电池。
  • 电量显示:通过库仑计或电压分段法(4.2V=100%,3.7V=50%,3.3V=5%)驱动4-LED或数码管显示剩余电量。电压法成本低,但需做负载补偿(升压工作时电压会跌落,需通过MCU采样并修正)。
  • 待机功耗:关机后主控MCU进入休眠(<10μA),升压IC和充电IC也要有低静态电流(如<15μA),否则电池会在一两周内耗尽。

2. 主控单元(MCU)

MCU负责采集按键、传感器信号,执行控制逻辑,输出驱动波形。市面上常见选择有两种:

  • 8位MCU(如STM8S003、PIC16F1829):适合基础型加湿器,低成本,支持按键、LED显示、简单水位检测。
  • 32位ARM Cortex-M0+(如STM32G030、MM32SPIN):适合带湿度显示、多档调节、定时功能的机型,算力更强,支持复杂算法。

关键特性:内置看门狗定时器(WDT)防止程序跑飞,EEPROM存储用户设定(断电记忆),ADC通道用于水位检测和雾化片频率追踪。

3. 驱动与执行模块

  • 雾化片驱动电路:核心是自激式或它激式振荡电路。它激式(使用专用雾化驱动芯片如PT6913、SMC6212)能自动追踪雾化片的谐振频率(通常1.7MHz或2.4MHz),即使水垢积累导致频率漂移,仍能保持雾化量稳定。低端方案采用三极管与电感构成的自激振荡,雾化量会随水位、水温剧烈变化。
  • 风扇驱动:采用PWM调速(如通过MCU输出频率1kHz、占空比可变的方波)实现无级风量,睡眠模式下可将转速降至20%以下,噪音<25dB。
  • 水泵/电磁阀驱动:上加水或大容量机型需要将水从水箱抽至雾化腔,常用MOSFET(如AO3400)配合续流二极管驱动小型隔膜泵。

决定安全与寿命的关键设计

水位检测与防干烧

加湿器最大的安全隐患是干烧。雾化片无水振动会产生高温,轻则烧毁雾化片,重则熔化外壳引发火灾。主要的检测方式有:

原理优点缺点
探针式(电极式)利用水的导电性,两探针间有电流则水位到达成本极低、响应快
干簧管+浮子浮子内置磁铁,靠近干簧管时触点闭合密封隔离、可靠性高
非接触霍尔浮子带磁铁,霍尔传感器感应磁场无机械触点、寿命长

优秀方案会组合使用:例如霍尔检测“有水/无水”作为主保护,同时通过检测雾化片驱动电流的变化(无水时电流骤降)作为软件二次确认。一旦判定无水,硬件电路通过比较器直接切断驱动信号,同时MCU发出报警并停止所有输出。

防水与三防工艺

由于产品性质,加湿器内部湿度经常超过90%,PCBA必须进行三防处理(防潮、防霉、防盐雾)。具体工艺有:

  • 喷涂三防漆(丙烯酸或聚氨酯型):厚度0.1-0.3mm,覆盖所有焊点和铜箔,避免水汽导致短路。
  • 关键区域点胶:晶振、排针、按键引脚处额外使用环氧树脂胶固定。
  • 结构隔离:电源部分(高压侧)与低压控制部分在PCB上开槽(爬电距离≥3mm),并在外壳上设计挡水筋。

低端方案往往省略三防漆,或者只在部分区域涂刷,导致用户不慎泼洒少量水后即整机报废。

智能化与用户体验升级

如今的加湿器早已不是单纯的“喷白雾”工具,用户期待的是“无感舒适”的智能体验。

1. 人机交互

  • 触摸按键:电容式触摸灵敏度需兼顾厚外壳(≤3mm)和抗水干扰。优秀方案会在触摸芯片周围铺地隔离,并做防水算法,即使面板上有水珠也不会误触发。
  • 显示方案:LED指示灯成本最低;数码管可显示湿度、定时等信息;LCD/LED屏则用于高端机型,需要MCU具备足够的驱动IO或外接驱动芯片。
  • 语音与蜂鸣器:每次按键或报警时给出短促提示音,音量可控,且不与其他PWM频率产生可闻噪声。

2. 恒湿控制与自动模式

  • 传感器校准:湿度传感器易受自身发热影响,应远离主控芯片、电源芯片,并在软件中加入温度补偿算法。
  • 控制逻辑:简单的开关式控制会导致湿度剧烈波动。采用PID或模糊控制的方案能根据当前湿度与目标湿度的差值,线性调节雾量挡位(例如:差值>15%时开最大雾量,差值<3%时开最小雾量并间歇工作),将湿度波动控制在±3%以内。
  • 睡眠模式:一键熄屏、风扇转速降至最低、雾化间歇工作,噪音≤28dB。

3. 物联网连接

  • Wi-Fi模块:可实现APP远程开关、定时、湿度设定、场景联动(与温湿度计、空调协同)。需要注意模块的天线布局,远离电机、变压器等干扰源。
  • 蓝牙Mesh:适合与全屋智能组网,无需外网也能控制。
  • 离线语音:集成语音芯片,支持“打开加湿器”等本地指令,无需依赖云端,响应更快。

不同市场的PCBA方案选型建议

根据目标市场与产品定位,PCBA方案可分为三个层级。

层级适用产品核心配置
性价比方案小型桌面加湿器(<2L)按键控制、单档或两档雾量、探针式水位检测、无显示或单LED
主流品质方案家用超声波加湿器(3-5L)数码管显示、3-4档雾量+恒湿模式、触摸按键、干簧管水位、风扇PWM、基础语音提示
高端智能方案蒸发式/净化加湿一体机Wi-Fi+APP、离线语音、OLED/LCD屏、非接触水位检测、离子杀菌驱动、风道自清洁、湿度PID控制

在进行选型时,不要只看BOM成本,低质PCBA带来的售后维修、品牌口碑损失往往是成本的数倍。

测试与可靠性保障

一块合格的加湿器PCBA必须通过以下验证:

  • 老化测试:满负荷连续运行72小时,观察雾化量衰减、温升、是否有异响或保护误动作。
  • EMC测试:传导辐射需符合FCC/CE标准;静电抗扰度要求接触放电±4kV、空气放电±8kV时不死机、不复位。
  • 环境测试:双85测试(85℃/85%RH)存储48小时后,板子无腐蚀、无绝缘下降;高温高湿工作测试模拟浴室环境。
  • 水垢适应性测试:使用硬水(TDS>300ppm)连续工作一周,检查雾化片功率衰减程度及探针式水位传感器是否失效。

专业PCBA厂商会提供完整的测试报告,并支持客户现场见证。

结语

加湿器PCBA方案看似只是众多家电控制板中的普通一员,但它对安全冗余设计、水电隔离工艺、恒湿控制算法的要求,实际上远高于许多干燥环境下工作的电子产品。一款真正优秀的方案,必须在元器件选型、PCB布局、保护逻辑、软件鲁棒性上做到全方位无死角。
