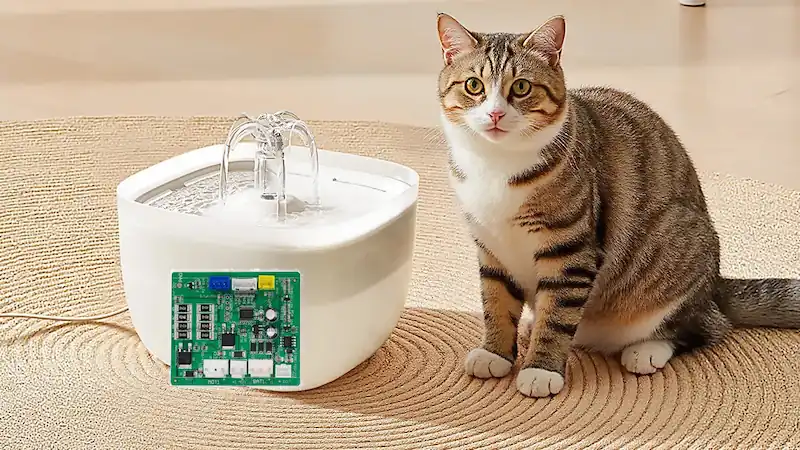

智能宠物饮水机是一种专为猫、狗等宠物设计的智能护理设备，通过内置水泵循环水流模拟活水效果以吸引宠物多喝水，同时集成过滤系统去除水中杂质与异味，配备水位监测、低水位警报等功能，部分产品还支持App远程控制。PCBA作为饮水机的控制中枢，承担着水泵驱动、水位检测、水质管理、灯光交互、智能通信等全部功能逻辑，直接决定了产品的运行稳定性、水质安全性和用户体验。
从市场趋势来看，智能宠物饮水机市场正处于高速增长期。用户需求的升级驱动着产品迭代。宠物主不再满足于“有水喝就行”，而是追求活水循环吸引宠物饮水、多重过滤保障水质安全、静音运行不惊扰宠物、智能监测实时掌握饮水量、远程控制随时管理设备的综合体验。
在方案定位层面，不同产品等级对PCBA的要求差异显著：
| 产品类型 | 核心特征 | PCBA方案侧重点 |
|---|---|---|
| 基础款循环饮水机 | 持续循环过滤、单泵驱动、LED指示 | 基础MCU、成本优先、基础保护 |
| 中端智能款 | 多模式出水、UV杀菌、水位监测、按键交互 | 32位MCU、多传感器接口、PWM调速 |
| 高端物联网款 | APP远程控制、饮水量统计、滤芯管理、OTA | WiFi/BLE通信、数据存储、低功耗 |
| 无线便携款 | 电池供电、感应出水、超低功耗 | 超低功耗MCU、无线充电、深度休眠管理 |
硬件方案设计
1. 系统架构
智能宠物饮水机PCBA采用模块化架构，整体分为六大核心模块：主控单元、水泵驱动模块、传感器检测模块、水质管理模块、人机交互模块、电源管理模块、通信模块（智能款）。各模块协同完成从水位检测、水泵控制到数据上报的完整工作流。
2. 主控芯片选型
选型取决于产品定位与功能复杂度。宠物饮水器属于长期通电或电池持续运行设备，对整机静态功耗和水泵稳定性要求严苛。
基础款推荐采用基础8位MCU。饮水器无需视频解析、多任务并行、云端复杂运算等功能，仅需完成水位检测、水泵启停、间歇循环、缺水预警等简单指令，基础MCU的算力完全能够满足需求，且指令集精简、功耗更低、适配性更强。基础MCU集成了多路IO检测接口与定时控制单元，专门针对饮水机低频启停的工作模式做了优化。芯片架构简洁、PCB占用空间小，无需复杂外围电路，极大降低了主板布线难度与量产不良率。
智能/物联网款推荐采用32位ARM架构MCU，需处理多传感器数据、PWM调速、通信协议栈。也可采用MCU加外挂通信模组的双芯片方案，将通信任务与主控任务分离，降低开发复杂度。
3. 水泵驱动电路
水泵是饮水机的动力核心。基础MCU输出的控制信号电流微弱，无法直接驱动直流水泵运转，必须通过专用驱动IC完成电流放大与电压适配。
驱动方式有两种选择：
- MOSFET开关驱动：基础款使用，通过MOS管控制水泵启停，电路简单、成本低。
- PWM调速驱动：智能款使用，通过调节PWM占空比实现多档位水流调节，适应不同宠物偏好。
驱动IC方案：推荐采用专为小型宠物水泵定制的电机马达驱动IC，支持宽电压适配，可兼容市面上绝大多数静音循环水泵，能够精准控制水泵启停与转速调节，杜绝普通分立元件电路常见的出水卡顿、电流杂音、水泵抖动等问题。
保护机制：驱动IC应搭载过流、过载、空载多重保护机制。当水箱缺水、水泵空转时，驱动IC快速反馈信号至MCU，主控芯片即刻触发断电保护并开启待机休眠模式，从硬件层面杜绝元器件烧毁。
水泵选型：微型隔膜泵或潜水泵，工作电压通常为5V或12V，功率2W~10W。需关注水泵的静音指标（目标运行噪音<30dB）和启动浪涌电流，驱动管选型需留足余量。
4. 传感器检测电路
水位检测（缺水保护核心） 是饮水机最关键的功能之一。目前最可靠的方案是光电式液位传感器，它不依赖浮球等机械活动部件，而是利用光在空气与水中的折射率差异，通过内部光敏元件接收反射光强的变化来判断液面位置。
光电式液位传感器通常安装在水箱底部或侧壁的预留开孔处。实际部署时，通常会在水槽内关键位置安装两套传感装置：
- 低位传感器：安装在水槽底部或侧壁低位。当水位降至该位置时，传感器状态从“有水”切换为“无水”，发出缺水信号。主控芯片收到信号后触发两路动作，一是通过指示灯或App推送发出报警提示，二是若外接有补液系统则启动水泵注水。
- 高位传感器：安装在水槽侧壁靠近顶部位置，用于防溢检测。当水位触及高位传感器时，强制切断进水，避免水溢出。
相比超声波或电容式方案，光电式结构成本适中，不易受水质浑浊或水面波动的影响，在小型宠物电器的有限空间内具有较好的适配性。定期清洁传感器透光窗口即可防止水垢或生物膜附着造成误判。
流量检测（智能款） ：可选配水流传感器监测宠物实际饮水量，为APP端饮水量统计提供数据基础。
5. 水质管理模块
过滤系统：饮水机的水质管理通常采用多级过滤方案，包括微孔PP网膜、PET棉、颗粒活性炭、离子交换树脂等，可高效阻截并过滤微细粒子、毛发、残留氯。活性炭颗粒和离子交换树脂对水体起到多层过滤的作用，可直接添加自来水供宠物饮用。
UV杀菌控制：紫外LED灯珠驱动，对循环水进行杀菌处理。UV杀菌灯通常与水泵联动，水流循环时杀菌灯同步开启。由于USB接口为5V低压输入，需设计升压控制电路以保证UV灯正常工作电压。部分方案将隔膜泵与锂电池、UVC杀菌灯、热感应、PCBA结合于主机一体化设计，从根本上改变了传统抽水泵潜于水中工作引发的漏电、难清洗问题。
滤芯寿命管理：通过计时或流量累计估算滤芯剩余寿命，到期通过指示灯或APP推送提醒更换。
6. 人机交互电路
显示方案：LED指示灯（电量、工作状态、缺水报警、滤芯提醒）、LED数码管（显示档位、定时信息）、LCD段码屏（显示水量、温度、滤芯寿命等）。
输入方式：机械按键（开关、模式切换）或触摸按键（防水、无机械磨损）。
7. 电源管理
供电方式：USB 5V供电（桌面款主流）、DC适配器（12V/1A~2A，大容量机型）、干电池（2节AA）与USB供电双模式。
低功耗设计：饮水机属于长期通电设备，对整机静态功耗要求严苛。基础MCU配合专用驱动IC，整机待机功耗极低，搭配电池供电机型也能实现超长续航。待机时MCU进入休眠模式，仅保留水位监测唤醒功能。智能款需平衡通信功耗与响应速度。
低电量提醒：干电池电压低于阈值（如2.4V）时，通过指示灯或APP推送告警信息。
8. 通信模块（智能/物联网款）
WiFi加BLE双模方案已成为智能宠物饮水机的标准配置。蓝牙负责近场配网与故障诊断，WiFi确保用户在户外也能实现零延迟远程控制。
智能宠物饮水机方案支持的功能点通常包括：开关控制、指示灯亮度调节、用水时长统计、滤芯时长监测、水泵时长统计、用水重置、滤芯复位、水泵重置、TDS值监测、UV杀菌控制、UV运行时间、水位档位、故障告警等。平台提供丰富标准功能点，同时支持自定义功能设计。
PCBA需预留UART接口与通信模组连接，固件中集成通信协议栈。
功能逻辑与软件实现
1. 工作模式设计
- 持续循环模式：水泵连续工作，水不断循环过滤
- 间歇循环模式：工作X分钟、停止Y分钟，平衡能耗与水质。MCU可实现智能间歇出水模式，避免水泵24小时持续工作造成的磨损耗电
- 感应出水模式（高端） ：通过红外热释电传感器检测宠物靠近，自动启动出水
- 定时模式：按预设时间段自动开关机
2. 水泵控制逻辑
基础款为简单ON/OFF控制；智能款支持PWM多档调速，提供不同水流强度。保护逻辑方面，缺水时立即停止水泵，防止干烧空转。
3. 水位检测与缺水保护
低水位检测触发后，指示灯闪烁报警（红色），同时自动停止水泵。防干烧保护确保无水状态下禁止水泵启动。检测到水位恢复后自动重新启动工作。
4. UV杀菌控制逻辑
与水泵联动，水泵工作时UV灯同步开启；可设置每日定时杀菌时段；安全保护方面，UV灯开启时需检测水箱盖是否盖好，防止紫外线泄漏。
5. 智能监测与提醒（智能款）
- 饮水量统计：通过流量传感器或水位变化计算宠物饮水量
- 滤芯寿命管理：计时/流量累计，到期提醒更换
- 异常报警：缺水、水泵故障、UV灯故障等实时推送
- 数据上报：通过WiFi/BLE将数据同步至APP
6. 固件架构
- 驱动层：PWM输出（水泵调速）、GPIO（传感器/按键/LED）、UART/I2C（通信模组）
- 应用层：模式切换、保护逻辑、状态管理、定时任务
- 通信层：协议解析、数据上报、OTA升级
- 存储层：用户设置、运行日志、校准参数
结构与安全设计
1. 水电分离设计
PCBA与水箱物理隔离是杜绝漏电隐患的关键。已有专利方案将控制与水泵设计成一体，主机壳体内部灌注防水胶，外部无导线和无水管，实现了彻底的水电分离。PCBA板应喷涂三防漆，符合IPX4防水等级。水泵接口采用防反插设计，避免误操作短路。
2. 静音设计
水泵选型需关注噪音指标（目标运行噪音<30dB）；水泵与机箱之间加装硅胶减震垫；优化水路设计减少水流冲击声。
3. 安全保护
- 防干烧保护：缺水自动断电
- 低电压保护：电池电压过低时自动关机
- 过流保护：水泵驱动电路内置自恢复保险丝，水泵堵转或短路时切断输出
- UV安全：开盖自动关闭UV灯
开发流程与测试
1. 开发阶段
需求分析、方案设计、原理图设计、PCB Layout、样板焊接、固件开发、整机联调、功能测试、小批量试产、量产交付。
2. 关键测试项
- 水泵驱动测试：各档位启停可靠性、PWM调速线性度、长时间运行稳定性
- 水位检测测试：模拟缺水/满水各状态，验证检测灵敏度与保护响应时间
- UV杀菌测试：杀菌效率验证、UV灯寿命测试
- 整机功耗测试：各模式下功耗是否符合设计目标
- 静音测试：各工作模式下噪音值（目标<30dB）
- 通信测试：WiFi/BLE连接稳定性、APP控制响应速度
- 老化测试：连续运行72小时以上，验证系统长期稳定性
- 防水测试：模拟漏水/泼溅场景，验证PCBA防护能力
3. 量产质量控制
PCBA ICT在线测试；整机功能自动化测试；每台产品出厂前进行水位校准与功能验证。
案例：中端智能宠物饮水机PCBA方案
项目背景：某宠物智能硬件品牌客户计划推出一款中端智能宠物饮水机，要求支持多档水流调节、UV杀菌、缺水保护、APP远程控制。
PCBA方案核心参数
| 参数类别 | 详细规格 |
|---|---|
| 主控芯片 | 32位ARM架构MCU / 基础MCU加通信模组 |
| 水泵 | 微型静音隔膜泵，5V/12V，功率3~8W |
| 驱动方式 | PWM调速，3档可调 |
| 水位检测 | 光电式液位传感器（低水位+高水位双传感器） |
| 水质管理 | 活性炭过滤+离子交换树脂+UV LED杀菌 |
| 显示 | LED指示灯（电量/状态/报警） |
| 通信 | WiFi+BLE双模模块，支持APP远程控制 |
| 供电 | DC 5V/2A 或 DC 12V/1A |
| 待机功耗 | <1W |
| 缺水保护 | 缺水自动停机+指示灯报警+APP推送 |
| 安全保护 | 防干烧、低电压保护、过流保护 |
| 防水等级 | PCBA三防漆喷涂，整机IPX4 |
| 认证 | CE、FCC、RoHS |
方案技术要点
-
光电式液位传感器：替代传统浮球开关，无机械磨损、可靠性更高、响应更快。低水位传感器触发缺水保护，高水位传感器防止溢水。
-
PWM调速实现多档水流：通过调节PWM占空比精确控制水泵转速，提供轻柔、标准、强劲三档水流，满足不同宠物饮水偏好。
-
UV杀菌与水泵联动：水流循环即开启杀菌，确保每一口水的卫生安全。升压电路将5V USB输入升至UV灯所需工作电压。
-
WiFi加BLE双模通信：蓝牙负责近场配网，WiFi确保户外远程控制。接入主流IoT平台，实现远程开关、水量统计、换水提醒、滤芯寿命告警等功能。
-
水电分离与防护设计：PCBA与水箱物理隔离，PCB板喷涂三防漆，符合IPX4防水等级。水泵接口防反插设计，驱动电路内置过流保护。
方案选型建议
基础款循环饮水机：持续循环、单档水流、LED指示、缺水保护，PCBA重点为基础MCU、成本优先、基础保护。
中端智能款 ：多档水流调节、UV杀菌、水位监测、按键交互，PCBA重点为32位MCU、PWM调速、多传感器接口。
高端物联网款：APP远程控制、饮水量统计、滤芯管理、OTA升级，PCBA重点为WiFi/BLE通信、数据存储、低功耗待机。
无线便携款：电池供电、感应出水、超低功耗，PCBA重点为超低功耗MCU、无线充电、深度休眠管理。
结语
智能宠物饮水机PCBA方案开发需在水泵驱动效率、水位检测可靠性、水质管理有效性、智能交互体验与成本控制之间找到最佳平衡。从基础款的简单循环到高端款的APP远程控制，不同定位的产品对PCBA的要求差异显著，但核心始终围绕稳定水循环、可靠缺水保护、低功耗待机、智能化体验四大目标。
智能宠物喷泉饮水机的成本结构中，核心部件（水泵、过滤器、传感器和控制芯片）占40%到50%，这意味着PCBA方案的质量直接决定了整机成本与产品竞争力。
