手机消毒盒PCBA方案开发:从UVC驱动到安全认证的完整设计

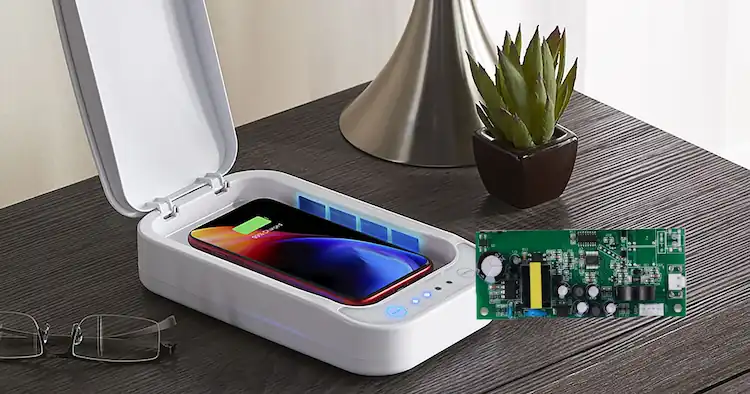

手机消毒盒PCBA

手机消毒盒是一种利用紫外线(UV)对手机等个人物品进行杀菌消毒的小型电子设备,通过特定波长的UVC光线破坏微生物DNA结构,实现高效灭菌。PCBA作为消毒盒的控制中枢,承担着UVC光源驱动、安全检测(开盖/倾斜)、定时控制、人机交互、电源管理等全部功能逻辑。

全球智能手机消毒器市场正处于快速增长期。据市场研究报告,2025年全球市场规模约1.65亿美元,预计到2031年将增长至3.12亿美元,复合年增长率达11.27%。目前,消毒盒产品的渗透率仍在持续提升。

后疫情时代,用户健康意识显著提升。手机作为高频接触物品,其表面细菌与病毒问题日益受到关注。用户核心诉求已升级为:杀菌效果可靠(杀菌率≥99.9%)、使用安全(防紫外线泄漏)、操作便捷(一键消毒)、多功能集成(无线充电/香薰)

硬件方案设计

1. 系统架构

任何一个成熟的紫外线消毒盒PCBA,都是一个集功率变换、精准控制与多重保护于一体的微型系统。整体架构分为六大核心模块:电源输入模块、降压/驱动模块、UVC光源驱动模块、控制模块(MCU)、人机交互模块、安全检测模块。

PCBA不仅仅是元器件的载体,它是整机的控制中枢,也是功率输出的心脏。更重要的是,它是安全保护的最后一道防线。

2. 主控芯片选型

选型取决于产品定位与功能复杂度:

  • 基础款:采用8位MCU即可满足需求,负责定时控制、按键响应、LED指示、开盖检测等基础功能。
  • 智能款:采用32位ARM架构MCU,需处理更复杂的定时模式、数码管显示驱动、蜂鸣器控制、无线充电管理等。

关键选型指标包括:GPIO数量(满足按键、LED、传感器、显示驱动等)、低功耗特性、成本。

3. UVC光源驱动电路

光源的选择决定了驱动电路的基本拓扑结构。

UVC-LED(主流方案) :目前主流的小型消毒盒多采用UVC-LED,因其体积小、寿命长、无汞环保。UVC-LED波段为260nm~280nm,杀菌时无辐射、无臭氧、无残留。

UVC-LED驱动设计的核心挑战在于:

  • 精准恒流控制:UVC-LED对电流极其敏感,微小的电流波动都会导致波长偏移和光效下降,必须采用专用的恒流驱动IC,保证LED在不同电压下亮度一致。
  • 温度补偿设计:随着LED结温升高,光输出会急剧衰减。PCBA需设计热敏电阻采样,通过MCU进行动态功率调节或过热降额,防止LED过快光衰甚至烧毁。
  • 过流保护:防止因电源波动导致的LED瞬间过流击穿。
  • 升压电路:USB 5V输入需升压至UVC LED所需工作电压(通常为7V~18V,视灯珠串并配置而定)。

紫外灯管(传统方案) :部分大容量消毒柜仍使用紫外灯管,其驱动属于电子镇流器范畴,需要高压启动且EMI难以抑制。

4. 安全检测电路

安全检测是消毒盒PCBA区别于普通产品的最关键模块:

  • 开盖检测:通常采用霍尔开关或磁簧开关,检测盒盖开闭状态。一旦检测到磁场突变(即开盖),主控在毫秒级内切断灯珠供电,并触发声光告警——该响应不依赖于任何上层应用逻辑,从根本上杜绝紫外线意外泄漏风险。也有方案采用接触保护开关,在盒盖未接触时UVC-LED电路保持开路状态。
  • 倾斜检测(高端款):采用加速度传感器,检测消毒盒倾斜角度,异常时自动停止消毒。
  • 温度检测:监测UVC-LED或PCBA温度,过热时自动降功率或停机。

5. 人机交互电路

  • 显示方案
    • LED指示灯:工作状态、消毒倒计时、充电状态
    • 数码管:3位或4位数码管显示消毒倒计时
    • OLED显示屏(高端款):显示更多信息
  • 输入方式
    • 机械轻触开关:消毒启动/停止、模式选择
    • 触摸按键:一体化设计,防水防尘
  • 声音提示:蜂鸣器提供消毒完成提示、开盖报警、按键反馈音

6. 电源管理

  • 供电方式
    • USB 5V供电:主流方案,可外接移动电源或充电器
    • 内置锂电池:需集成充电管理芯片(如TP4056)、升压电路(将3.7V升压至驱动所需电压)以及电池保护板
  • 低功耗设计:待机时MCU休眠,仅保留按键唤醒和开盖检测,降低整机功耗

7. 无线充电模块(多功能款)

消毒盒集成无线充电功能,手机在消毒过程中可同时进行充电。无线充电电路接收无线充电信号转换为充电电源,为主控电路供电或为内置电池充电。需独立设计无线充电电路板与线圈,与主控板协同工作。

功能逻辑与软件实现

1. 消毒流程设计

  • 合盖检测:霍尔开关检测到盒盖关闭后,系统进入待消毒状态
  • 启动消毒:单击消毒键,开启倒计时(典型3分钟/5分钟/10分钟可选)
  • 消毒进行:UVC-LED点亮,数码管显示倒计时,指示灯指示工作状态
  • 消毒完成:蜂鸣器提示,指示灯闪烁后熄灭
  • 开盖中断:消毒过程中开盖,立即熄灭UVC灯并发出警报。再次合盖后需要重新触发按键才能继续工作。

2. 定时模式设计

  • 预设模式:3分钟、5分钟、10分钟等多档可选
  • 自定义模式:通过按键组合设定消毒时间
  • 倒计时显示:数码管或OLED实时显示剩余时间

3. 状态指示逻辑

状态 指示灯/显示表现
待机(合盖) 待机指示灯亮
消毒中 数码管倒计时,工作指示灯亮
消毒完成 蜂鸣器提示,指示灯闪烁后熄灭
开盖(消毒中) UVC灯熄灭,蜂鸣器报警
充电中 充电指示灯亮
充满电 充电指示灯熄灭
故障 特定闪烁模式

4. 安全保护逻辑

  • 开盖保护:开盖检测触发后,硬件级和软件级双重切断UVC驱动
  • 过热保护:温度传感器检测到异常高温时,自动降低UVC功率或暂停消毒
  • 低电压保护:电池电压过低时禁止启动消毒,提示充电
  • 异常重启:检测到异常恢复后,系统自动回到待机状态

5. 固件架构

  • 驱动层:PWM输出(UVC调光)、GPIO(按键/LED/传感器)、I2C/SPI(显示驱动)、UART(调试/通信)
  • 应用层:消毒流程控制、定时管理、按键响应、状态管理
  • 安全层:开盖检测响应(优先级最高)、温度监测、异常处理

结构与安全设计

1. 光学设计

  • UVC-LED布局:多颗UVC-LED均匀分布于盒内,实现无死角照射
  • 反射设计:盒体内壁采用高反射材料(如镜面不锈钢或铝箔),增强紫外线利用率
  • 波长验证:确保UVC-LED实际输出波长在260nm~280nm杀菌波段

2. 防紫外线泄漏设计

紫外线产品的核心风险在于,它不仅涉及电子电路的可靠性,更直接关系到人身安全(紫外线泄露)和长期有效性(光衰与杀菌率)。

根据国际标准IEC 60335-2-65中有关紫外线装置的辐射要求,距离产品周边300mm的位置,波长为200nm至280nm的紫外线,其辐照量不应超过0.003W/m²。对于采用紫外线消毒的产品,需要特别注意UV-C波段的防护措施,确保在任何情况下都不会对人体造成辐射伤害。

设计要点:

  • 机械结构:盒盖与盒体紧密配合,无直通光路
  • 安全联锁:开盖即断光的硬件联锁机制,不依赖软件
  • 视窗防护:如需观察窗,必须使用截止波长合适的滤光材料

3. 散热设计

UVC LED发热量大,需设计散热路径(如铝基板、导热硅胶)。PCBA布局上,发热元件(驱动IC、UVC-LED)与敏感元件(MCU、传感器)应分区布置。

4. ESD防护

PCBA需通过静电测试(如接触放电±8kV)。接口电路(USB、按键等)增加ESD保护器件。

开发流程与测试

1. 开发阶段

需求分析、方案设计、原理图设计、PCB Layout、光学模拟与验证、样板焊接、固件开发、整机联调、安全测试、功能测试、小批量试产、量产交付。

2. 关键测试项

  • 杀菌效果测试:委托第三方检测机构验证杀菌率≥99.9%
  • 紫外线泄漏测试:使用紫外辐照度计检测盒外各方向紫外线泄漏量,确保符合IEC 60335-2-65标准
  • 开盖保护响应测试:模拟消毒过程中开盖,验证UVC灯熄灭响应时间(目标<100ms)
  • 驱动稳定性测试:UVC-LED长时间点亮(如连续48小时),验证恒流驱动稳定性与光衰
  • 温度测试:满负荷运行下监测UVC LED结温和PCBA温度
  • 功耗测试:各模式下功耗是否符合设计目标
  • ESD测试:接触放电±8kV
  • 老化测试:连续运行72小时以上,验证系统长期稳定性

3. 量产质量控制

PCBA ICT在线测试;整机功能自动化测试;每台产品出厂前进行开盖保护功能验证;杀菌效果抽检。

案例:多功能无线充电手机消毒盒PCBA方案

项目背景:某消费电子品牌客户希望推出一款多功能手机消毒盒,要求集成UVC杀菌、无线充电、数码管显示、开盖保护等功能。

PCBA方案核心参数

参数类别 详细规格
主控芯片 8位/32位MCU(视功能复杂度)
UVC光源 多颗UVC-LED(波长260nm~280nm),总光功率可定制
驱动方式 升压+恒流驱动
杀菌率 ≥99.9%
消毒时间 3分钟/5分钟/10分钟多档可调
显示 3位数码管显示倒计时
开盖检测 霍尔开关/磁簧开关
声音提示 蜂鸣器
无线充电 兼容Qi标准(可选)
供电 USB 5V/2A 或 内置锂电池
输入接口 Type-C / Micro-USB
安全保护 开盖自动熄灯(<100ms响应)、过热保护、低电压保护
ESD防护 接触放电±8kV
认证 CE、FCC、RoHS

方案技术要点

  1. UVC-LED恒流驱动+升压电路:采用专用恒流驱动IC,确保USB 5V输入下UVC-LED工作电流稳定,避免波长偏移和光效下降。升压电路将5V提升至灯珠所需工作电压。

  2. 霍尔开关开盖检测:硬件级+软件级双重切断UVC驱动,响应时间<100ms。一旦检测到开盖,主控在毫秒级内切断灯珠供电,不依赖任何上层应用逻辑。

  3. 3位数码管实时显示:消毒倒计时直观可见,用户可清晰了解剩余消毒时间。

  4. 无线充电与消毒功能独立控制:可同时工作,互不干扰。手机在消毒过程中同步充电,提升使用便利性。

  5. 温度补偿与过热保护:内置NTC热敏电阻,MCU实时监测温度并进行动态功率调节,防止UVC-LED因过热导致光衰甚至烧毁。

  6. 多档定时与模式选择:通过轻触开关切换消毒时长(3分钟/5分钟/10分钟),满足不同物品的消毒需求。

方案选型建议

基础款消毒盒:UVC杀菌、单按键、LED指示、开盖保护、USB供电——PCBA重点为8位MCU、成本优先、基础安全保护。

智能款 :UVC杀菌、数码管显示、多档定时、蜂鸣器、开盖保护——PCBA重点为MCU显示驱动、多模式定时、安全联锁。

便携电池款:内置锂电池、Type-C充电、小巧便携——PCBA重点为充电管理、升压电路、低功耗待机。

结语

手机消毒盒PCBA方案开发的核心挑战不在于“点亮UVC灯”,而在于安全、可靠、可认证。紫外线产品的风险不仅涉及电子电路的可靠性,更直接关系到人身安全(紫外线泄露)和长期有效性(光衰与杀菌率)。从UVC-LED的精准恒流驱动、开盖即断光的安全联锁,到整机的ESD防护与散热设计,每一个环节都决定着产品能否通过全球认证并赢得市场信任。将紫外线灯点亮很容易,但打造一个安全、稳定、且能通过全球认证的消毒盒,其技术门槛远超想象。

如您有手机消毒盒PCBA方案的定制开发需求,欢迎联系获取专业的技术评估与方案建议。
