关键要点
电动牙刷PCB设计的核心组件
这些小板子里到底藏着什么？主要模块有三：
- 电机驱动电路 —— 控制每分钟12,000-24,000次刷头摆动。力道不足？牙菌斑刷不干净。太猛？牙龈遭殃。
- 计时芯片 —— 多数产品设定2分钟总时长+30秒分区提醒。但廉价款常漏掉震动提示？多半是STM32芯片的问题。
- 充电模块 —— 无线充电线圈对齐精度要求极高。我见过原型机偏差1mm就导致70%效率暴跌。
有意思的是——电动牙刷PCB和智能卫浴系统的共同点比想象中多。两者都要防潮，但牙刷面临直接冲淋。所以三防漆厚度很关键：
| 涂层类型 | 厚度（微米） | 6个月存活率 |
|---|---|---|
| 丙烯酸 | 25-50 | 82% |
| 硅胶 | 50-75 | 97% |
| 聚氨酯 | 75-100 | 99% |
牙刷PCB开发的常见难题
为什么30%初代产品半年就故障？三大元凶：
电池腐蚀 —— 就算IPX7防水，碱性牙膏残留还是会渗入Micro USB口。解决方法？部分团队采用暖手宝的磁吸充电，但每个成本增加1.7美元。
电机噪音干扰 —— 刷头电机的PWM信号会扰乱触控传感器。我调试过一款产品，一刷大牙就自动开启”敏感模式”！解决方案：电机与控制电路分设接地层。
按键疲劳 —— 不同于循环扇的触控设计，多数牙刷仍需物理按键。用户平均每天按压4次——相当于每年1,460次循环。镀金弹片比碳膜耐用5倍。
消毒功能与PCB系统的整合

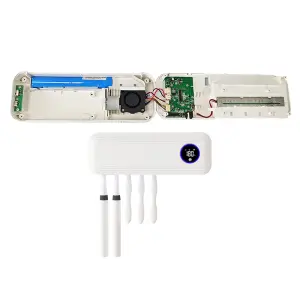

新趋势——充电底座集成UV消毒舱。但痛点在于：大功率UV灯珠（3-5W）与精密充电电路共存。
Lampda的牙刷消毒PCB方案采用：
- 独立四层板控制UV模块
- 光耦隔离防止电机反向电动势
- 65°C触发温控开关（普通方案用85°C，但塑料件65°C就变形）
专业建议：消毒传感器远离主PCB。某些清洁液的过氧化氢蒸气两周就能腐蚀铜箔。
常见问题
问：电动牙刷PCB一般能用多久？
答：优质产品可用3-5年（每日两次）。故障多因电池鼓包或按键腐蚀。
问：能自己更换PCB吗？
答：不建议。拆机会破坏防水密封，电机校准需专用治具。
问：为什么有些牙刷会干扰手机？
答：蓝牙模块屏蔽不良。高端型号采用与蓝牙音响相同的隔离技术。
问：镀金触点有必要吗？
答：有必要——比镀锡降低40%接触电阻。对电机稳定运行至关重要。
问：消毒PCB和主控板有何区别？
答：需更高耐压（12V vs 3.7V）和防紫外线焊油。
