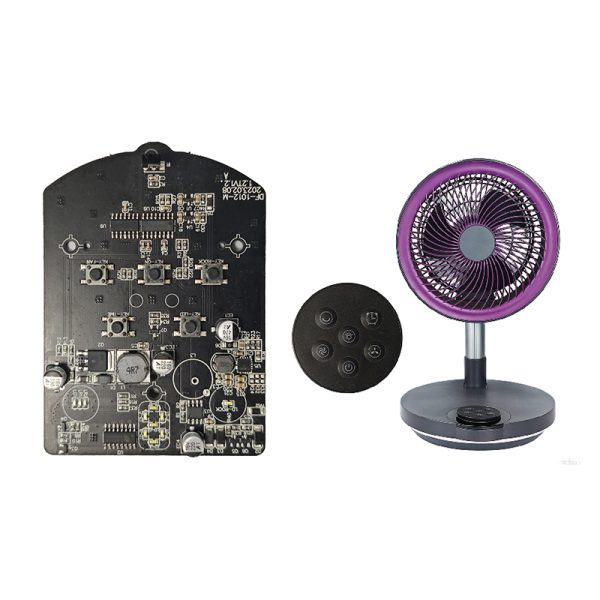

循环扇PCB方案

循环扇PCB方案

1、 旋钮往右边旋转,可开启一档、二档、三档,蓝灯常亮。
2、 旋钮往左边旋转,可开启一档、二档、三档并摇头,蓝灯常亮。
3、 旋钮停止中间位置,风扇停止转动。
4、 充电亮红灯灯,充满熄灭。
5、 边充电边开风扇,优先亮蓝灯,风扇停止转动后亮红色充电指示灯。
6、 智能档位——当风扇处于三档(含摇头)时电池电压低于 6.4V,风扇自动跳到第二档,提高续航时间。当电池电压提升至 7.4V 时,恢复三档,蓝灯常亮。
7、 低电提示——电池电压低于 6.4V 时,蓝灯慢闪提示,低于 6V 时风扇停止工作,蓝灯快闪 5 下后熄灭。
TYPE-C 充电:输入 5V2A(max),电池端 1A max
待机电流:小于 10uA
风扇电压:12V;步进电机电压:5V
低电提示:低于 6.4V 蓝灯闪烁,低于 6V 自动关机
指示灯:充电红灯,风扇档蓝灯
