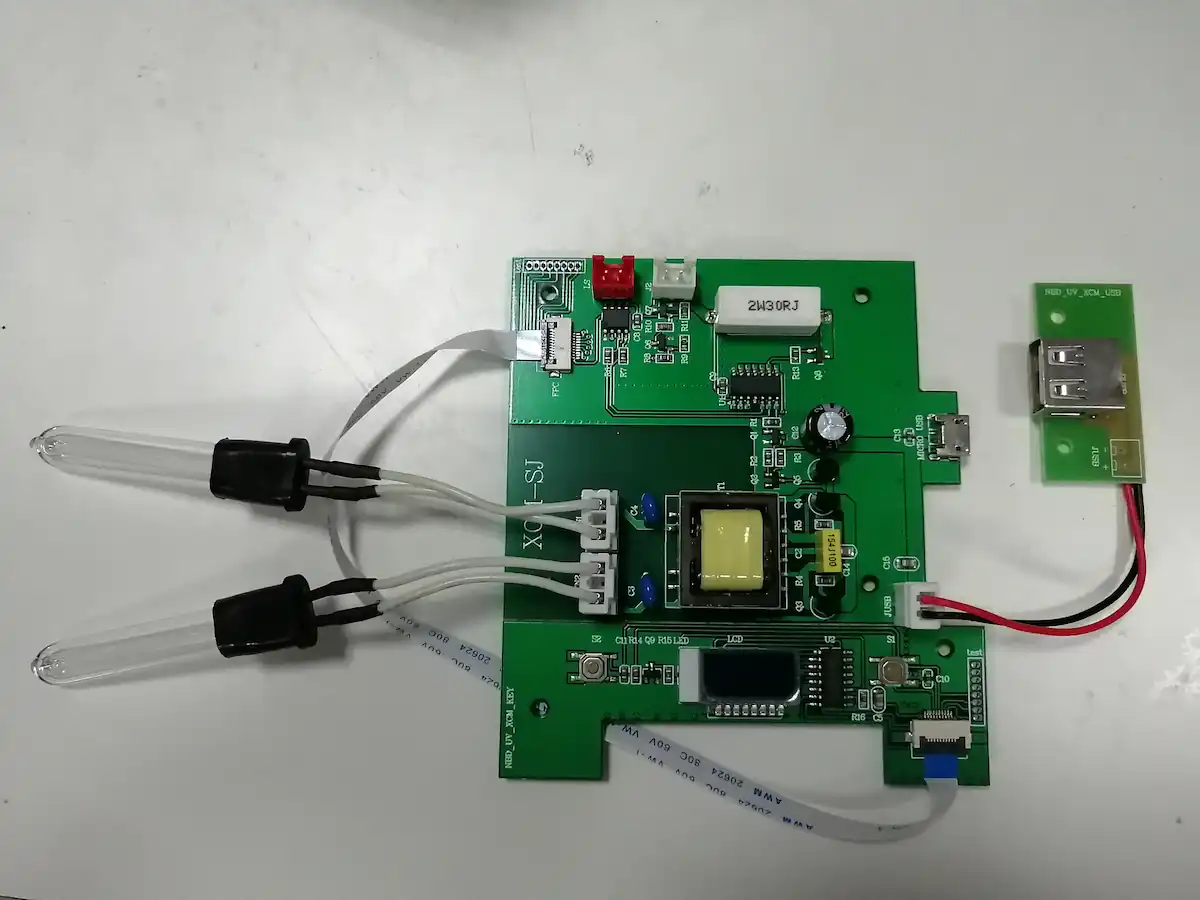

手机消毒盒看起来结构简单,内部通常只需要容纳紫外线光源、控制电路和手机放置空间。但对于PCBA方案开发来说,并不是让UVC LED点亮,还需要光源在规定时间内稳定工作,同时控制温升、避免紫外线意外泄漏,并确保产品在不同使用条件下保持可靠。
随着手机消毒盒逐步集成无线充电、状态指示和智能控制,PCBA需要协调的功能也越来越多。电源设计、恒流驱动、安全联锁和整机热管理之间相互影响,任何一项考虑不足,可能会增加后期整改和量产验证的难度。
UVC驱动方案
UVC与普通可见光一样需要合适的驱动电路,但其光输出、工作电流和温度之间的关系需要结合具体器件特性评估。驱动电流不稳定可能影响光输出的一致性,而工作条件变化也会影响实际辐照表现。根据这些条件,PCBA设计首先要确定UVC的电气参数、数量、连接方式和目标工作条件。
手机消毒盒常见的供电方式包括USB输入和内置锂电池。以主流的UVC LED为例,由于UVC LED的正向电压可能高于输入电压,部分方案需要采用升压恒流驱动,以维持灯珠所需的工作电流。若灯珠配置和供电条件允许,也可以评估其他恒流拓扑。具体方案应根据输入范围、输出功率、效率、成本和电磁兼容要求综合选择。
对于灯珠数量较少、功率较低的产品,外围电路简单的方案可能更有成本优势;如果采用多颗灯珠或需要更精细的功率控制,则应进一步评估驱动通道、调节能力和保护功能。选型不能只看芯片的标称输出能力,还需要核对实际负载下的温升、效率和稳定性。
消毒效果测量验证
手机消毒盒的产品设计不仅要考虑光源能否正常工作,还要关注UVC光线是否能够到达目标表面。盒内的手机位置、灯珠分布、反射结构以及不同区域的遮挡情况,都会影响实际辐照分布。
驱动电路设定的工作电流并不能直接代表最终消毒效果。开发阶段需要结合光源波长、辐照度、照射时间和整机结构开展验证,并根据目标微生物、测试条件及产品宣称确定相应的评价方法。
紫外线剂量通常可以用辐照度与照射时间的乘积描述,但实际效果还会受到光线分布、表面材质、污染物和微生物种类等因素影响。不能只通过延长工作时间或提高LED电流,就认定产品一定能够达到某个杀灭率。
对PCBA方案而言,重点是让驱动输出具有可重复性,并确保定时控制、异常关断和光源工作状态符合设计要求。涉及消毒效果的宣传指标,则应以适当的整机测试结果为依据。
开盖联锁与安全设计
UVC光源的安全控制与普通照明产品不同。手机消毒盒通常需要在盖体关闭时才能启动消毒程序,并在盖体打开或联锁异常时及时停止UVC输出。
常见设计方式包括磁性传感器、微动开关或其他盖体状态检测元件。具体选型需要考虑结构空间、开关寿命、安装公差以及环境干扰。对于安全要求较高的产品,还应评估传感器失效、线路断开或控制器异常时,系统是否仍能进入安全状态。
在电路实现上,盖体检测信号可以交由MCU判断工作条件,但关键关断路径不宜只依赖普通软件流程。根据风险评估,可以通过驱动使能控制或独立硬件关断电路,在盖体打开时切断UVC LED的驱动。设计还应考虑上电复位、程序异常和传感器故障等情况,避免设备意外启动。
联锁是否有效,不能只靠观察指示灯或进行几次开合操作判断。开发阶段应验证正常开盖、快速开合、传感器异常及其他相关故障场景,并依据目标市场的适用安全标准完成评估。
热管理整机工作状态
UVC LED的光电转换效率和热特性与具体器件有关,驱动损耗也会带来额外热量。如果消毒盒内部空间紧凑、通风有限,热量就可能集中在灯板、功率器件和周围结构上,影响光源输出、元件寿命和塑料外壳的温度表现。
PCBA设计需要同时关注LED驱动器、升压电感和开关器件的损耗,并根据灯板结构安排散热路径。对于有温度检测需求的产品,可以使用NTC等元件监测关键位置的温度,再根据设计要求实施降功率或关断保护。
不过,温度传感器的位置十分重要。PCB局部温度不一定等于UVC LED结温,也不一定代表外壳或用户可接触表面的温度。传感器布局应结合实际热路径确定,并通过整机测试验证不同位置的温度变化。
如果手机消毒盒还集成无线充电,热设计就更加复杂。无线充电发射电路、线圈和UVC驱动可能同时产生热量,不能只验证两个功能分别运行时的表现。应明确哪些功能允许同时工作,并测试相应的组合工况;必要时可以通过功率限制或错峰运行,降低内部温升带来的风险。
电源管理与智能控制
手机消毒盒可以采用USB供电,也可以使用内置锂电池。USB供电方案需要关注输入电压范围、过流保护和接口使用条件;电池方案则需要进一步考虑充电管理、电池保护、低电量处理和待机功耗。
如果产品只提供定时消毒和状态指示,基础MCU通常就能满足控制需求。若还需要电量显示、无线充电状态协调、按键交互或通信功能,则需要根据接口数量、存储资源和软件复杂度评估主控方案。
对于带电池的产品,还应明确消毒过程中的电量管理逻辑。例如,当电池电量不足时,系统是否禁止启动新一轮消毒,运行中电压过低时又应如何安全退出。清晰的状态管理有助于避免消毒过程异常中断,也便于后续生产测试。
不同产品定位对应不同方案
手机消毒盒PCBA不必采用统一的高配置架构。产品功能、供电方式和目标成本不同,所需的驱动能力与控制资源也会有所区别。
| 产品定位 | PCBA配置重点 | 主要验证内容 |
|---|---|---|
| 基础USB供电款 | UVC恒流驱动、定时控制、盖体联锁 | 驱动稳定性、联锁响应、温升 |
| 锂电便携款 | 充电管理、电池保护、升压驱动 | 续航、低电量处理、充放电温升 |
| 无线充电组合款 | UVC驱动、无线充电控制、系统电源管理 | 同时工作时的温升、功率分配、EMC |
| 智能控制款 | MCU、状态检测、通信接口 | 控制逻辑、待机功耗、异常恢复 |
对于多型号产品,可以考虑复用基础控制平台,再根据需要扩展电池管理、无线充电或通信功能。但不同型号仍需分别检查电气参数、热条件和联锁逻辑。尤其是灯珠数量、供电方式或盒体结构发生变化时,原有验证结果未必能够直接沿用。
样机测试及稳定量产
手机消毒盒PCBA的验证不应止于通电和点亮。开发阶段需要检查驱动输出、定时功能、盖体联锁、异常关断和温度保护,并结合整机结构评估光照分布与消毒效果。
对于带无线充电或锂电池的产品,还应增加相应的电源、充电和组合工况测试。涉及UVC辐射安全的设计,需要根据销售市场、产品类别和实际用途确认适用法规及标准,并完成所需的安全、EMC和光生物安全评估。不同市场的要求并不完全相同,不能仅凭某一项认证或单次测试就判断产品已满足全部要求。
量产导入阶段则应关注关键元件的规格一致性、焊接质量和生产测试覆盖率。针对UVC驱动和安全联锁等关键功能,可以建立明确的测试步骤和判定标准,确保每台产品都能完成规定的启动、运行与关断流程。
手机消毒盒PCBA开发的关键
手机消毒盒的驱动方案需要同时考虑光源控制、电源管理、温升和安全联锁。恒流驱动影响UVC LED的工作稳定性,热设计关系到整机持续运行表现,而盖体检测与关断机制则是降低紫外线暴露风险的重要环节。
对于不同定位的产品,方案开发应从灯珠配置、供电条件和功能需求出发,合理选择驱动拓扑与控制架构,再通过样机测试和量产验证确认设计表现。相比单纯追求更高功率或更多功能,将关键保护措施落实到硬件和测试流程中,更有助于控制开发风险并提升产品一致性。
