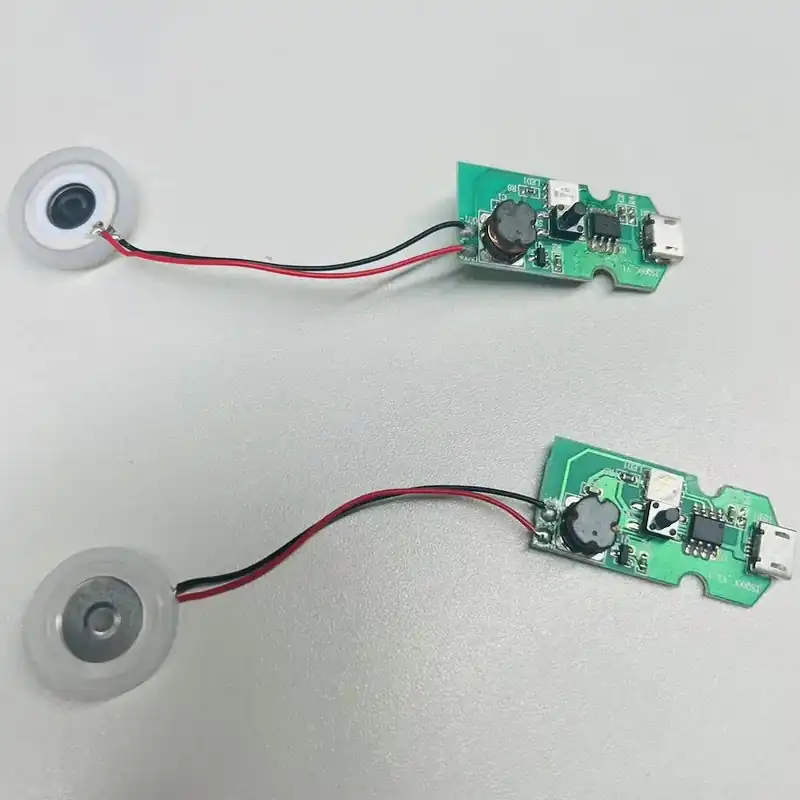

家用加湿雾化器PCBA方案开发：从硬件设计到量产交付

家用加湿雾化器是专为办公室桌面、家庭书桌等小空间设计的空气湿度调节设备，解决空调房或暖气房空气干燥带来的不适。PCBA是雾化器的控制核心，负责雾化片驱动、灯光控制、电池管理、缺水检测与保护等全部功能逻辑，直接决定了产品的雾化效果、安全性和用户体验。

从市场趋势来看，加湿器已从小众家电普及为办公室和卧室的标配产品，用户需求也从“能出雾就行”升级为静音运行、细腻雾化、智能保护、氛围装饰与高颜值的综合体验。桌面小空间加湿器正朝着“加湿+氛围灯+装饰”三合一方向演进，造型创新成为差异化竞争的关键。

在产品差异化定位上，功能集成化（加湿+氛围灯+装饰，一机多用）和智能安全化（缺水自动断电、低电压保护、充电状态指示）是提升产品竞争力的核心方向。

硬件方案设计

1. 主控芯片选型

选用国产高性价比MCU（SOP14或SOP16封装），1个IO口即可实现机械单键控制，兼顾成本与性能。主控芯片内置PWM输出口，用于控制雾化片驱动电路的频率与占空比，实现出雾量调节；内置ADC模块用于电流反馈采样，优化雾化效率。

2. 雾化模块设计

雾化片选用高频振荡雾化片（典型频率108KHz或1.7MHz，视方案类型而定），电压DC 5V，功率约2W。驱动方式上，主控芯片通过PWM控制MOS管驱动雾化片工作，实现高频振荡。雾化频率由固件控制，依雾化片规格调整，精度控制在±3kHz以内。通过AD电流反馈优化雾化效率，确保出雾量大且均匀。驱动电路结构为：MCU输出PWM方波→三极管推挽电路→MOSFET功率管→雾化片谐振工作。

3. 缺水检测与保护电路

采用探针感应式检测：水位低于探针时探针间开路，触发缺水信号。探针直接与水接触，有水时驱动电路正常工作，缺水时振荡电路自动断电。缺水时主控芯片检测到探针信号变化，状态指示灯闪烁警示后自动关闭喷雾。雾化片负极接地设计，进一步增强缺水检测可靠性。

4. 氛围灯控电路

主控芯片通过PWM驱动实现亮度与颜色调节，支持渐变、定色、关闭等多种模式，通过按键或组合操作切换。PWM调光精度保证渐变过渡平滑，无频闪。

5. 电源管理电路

充电管理采用专用线性锂离子电池恒流/恒压充电芯片，充电电流可配置（典型1A），适合USB电源及适配器供电。充电中状态灯常亮，充满电状态灯熄灭或变色，由主控IC监测电压并控制指示。低电压保护方面，电池电压低于设定阈值（如3.2V）时，状态灯闪烁警示后自动关机，充电后恢复。输入接口为USB 5V，支持充电与供电同时进行。电池方案采用单节锂电池（3.7V），容量根据产品续航需求配置（典型1200~2000mAh）。

6. PCB布局与抗干扰设计

雾化驱动部分（MOS管、雾化片接口）与数字控制部分（MCU、按键）分区布局；功率回路（电池→MOS管→雾化片）走线短而粗，降低线路损耗；灯控走线避开雾化驱动高频回路，防止PWM调光信号被干扰；雾化片驱动信号线尽量短，减少高频辐射。

功能逻辑与软件实现

雾化模式切换逻辑通过短按按键循环切换：短按第一次进入持续喷雾模式，短按第二次进入间歇喷雾模式（如喷X秒停Y秒，周期可配置），短按第三次关闭喷雾回到待机（或循环）。可选配模式记忆功能，下次开机默认上次使用的模式。

灯光模式切换逻辑通过长按按键（如2秒）进入循环：渐变模式→定色模式→关闭灯光→循环。灯光模式与雾化模式相互独立，互不干扰。

状态指示逻辑：充电中状态灯常亮；充满电状态灯熄灭或变色；缺水时状态灯闪烁数次后自动关闭喷雾；低电压时状态灯闪烁数次后自动关机；正常工作时状态灯熄灭或按模式显示。

保护逻辑：缺水保护——探针检测到缺水后状态灯闪烁警示，关闭雾化驱动，等待加水后自动恢复；低电压保护——电池电压低于阈值后状态灯闪烁警示，整机关机，充电后恢复；过流保护（可选）——雾化驱动电流异常时自动切断输出。

固件架构分为驱动层（PWM输出、ADC采样、按键扫描、状态指示）、应用层（按键响应、模式切换、状态管理、保护逻辑触发）和存储层（模式记忆参数存储）。

造型与结构设计

外观设计方向：采用仿生造型（如仙人球、多肉、鹅卵石等），打破传统加湿器方正设计，融合自然元素与科技感。顶部设计雾化出口与灯环，雾气从顶部扩散，灯光环绕渲染。

结构布局要点：上半部集成雾化片与出雾口、灯环，要求雾化片与灯环紧凑集成，出雾口朝上或侧向扩散；下半部容纳电池仓、主控板、探针感应区，电池与PCBA隔离布局，探针伸入水箱区域；底部设置防滑垫确保桌面放置稳定。

按键设计：顶部或侧面隐藏式机械按键，保持造型完整性，按键手感清晰，具备防误触设计。

水箱与雾化腔设计：水箱与雾化腔一体或分体设计，便于加水与清洁。探针安装位置需确保水位低于探针时能及时触发缺水保护。

开发流程与测试

开发阶段划分为：需求定义→原理图设计→PCB Layout→3D建模与结构验证→样板焊接→固件开发→整机联调→功能测试→小批量试产→量产。

关键测试项包括：雾化效率测试（验证各档位出雾量与均匀性，确认AD电流反馈稳定性）；灯光驱动测试（测试PWM调光精度与渐变模式切换流畅度）；缺水保护测试（模拟缺水场景，验证状态灯闪烁与自动关闭的响应时间）；低电压保护测试（模拟电池放电至阈值以下，验证状态灯闪烁与关机逻辑）；充电测试（验证充电电流、充电时间、充满自停与指示灯逻辑）；按键响应测试（验证短按/长按的区分精度与防抖效果）；老化测试（48小时连续运行，检验系统稳定性）。

用户体验优化方面，按键操作逻辑需简化，短按/长按区分清晰，避免误触；灯效与造型的视觉协调性需反复调整；出雾方向与高度需优化，避免打湿桌面。

成本与生产

核心BOM清单包括：主控芯片（MCU，系统控制核心）、充电管理芯片（锂电池充放电管理）、雾化片（高频振荡雾化）、锂电池（供电）、MOSFET（雾化片功率驱动）、LED（氛围灯）、探针（缺水检测）。

模具与结构成本方面，仿生造型需定制注塑模具，模具成本约占整机开发成本的25%~35%。采用上下分体或左右分模设计可降低模具复杂度。

量产优化策略：采用通用件（USB接口、机械按键、标准雾化片）降低BOM成本；PCBA采用SMT贴片+少量DIP插件，提高生产效率；校准与测试工序自动化，保证批量一致性。

案例：仿生造型桌面加湿雾化器PCBA方案

项目背景：某生活家电品牌客户希望推出一款桌面加湿器，要求打破传统方正造型，以仿生为设计语言，集成加湿、氛围灯、智能保护三大功能，面向年轻办公人群。

📋 PCBA方案核心参数

方案技术要点

1. 单键全功能控制：通过一个机械按键实现短按切换雾化模式、长按切换灯光模式，在保持操作简洁的同时降低了硬件成本。

2. 探针式缺水检测：探针直接与水接触，水位低于探针时触发缺水信号，MCU快速关闭雾化驱动并闪烁报警。相比干簧管+浮子方案，探针式结构更简单、成本更低、响应更快。

3. AD电流反馈优化雾化效率：MCU通过ADC实时采样雾化片工作电流，动态判断是否工作在最佳谐振频率附近，确保出雾量大且均匀。

4. 专用充电管理：采用专用线性充电芯片，外围元件少，适合便携产品。热反馈自动调节充电电流，防止高温环境下的充电安全问题。

5. 仿生造型与PCBA紧凑布局：仿生造型内部空间有限，PCBA采用圆形或异形设计，将主控、充电、驱动、指示灯紧凑集成于机身内，上下部分分别预留雾化片与灯环安装位。

方案选型建议

基础款桌面加湿器：单按键、单色指示灯、持续喷雾、USB直供——PCBA重点为成本优先、基础雾化驱动、缺水保护。

中端氛围款：单按键（短按切雾化/长按切灯光）、氛围灯、锂电池供电、缺水+低电压双保护——PCBA重点为单键多功能控制、PWM调光、BMS管理、紧凑布局。

高端智能款：触摸按键、彩屏显示、蓝牙APP控制、湿度传感器自动调节——PCBA重点为触摸检测、无线通信、传感器算法、用户体验优化。

结语

家用加湿雾化器PCBA方案开发需在雾化效率、用户体验、安全保护、成本控制、造型适配之间找到最佳平衡。仿生造型对PCBA的紧凑布局提出了更高要求，而单键多功能控制则在简化操作的同时降低了BOM成本。本文从硬件方案、功能逻辑、结构设计到量产交付进行了系统梳理，旨在为研发团队提供一份实用的技术参考。
