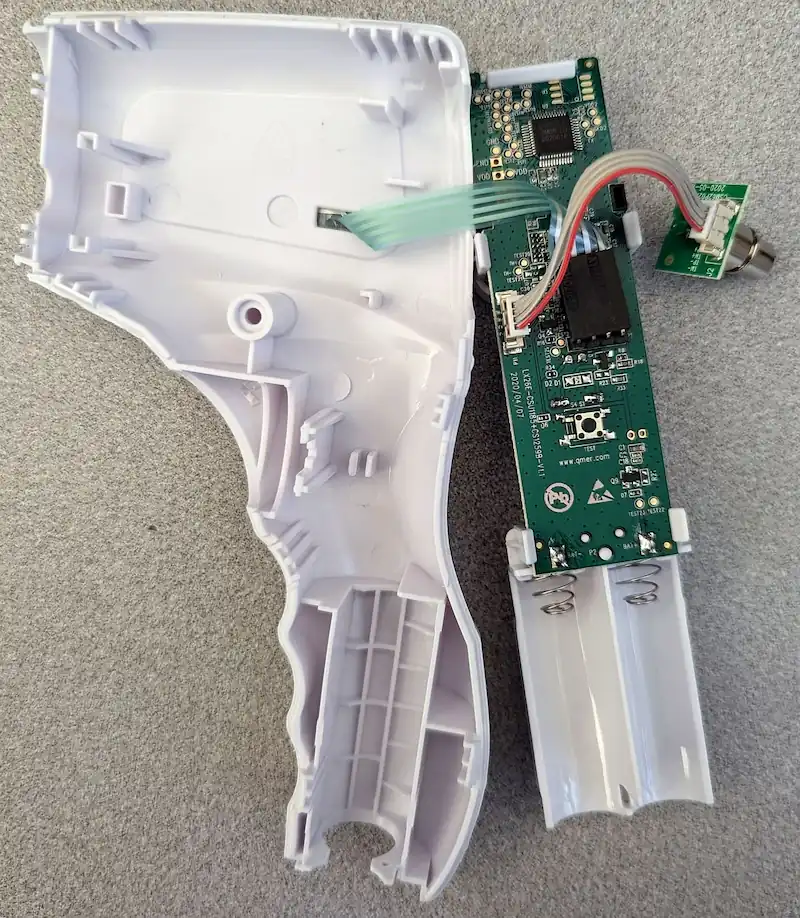

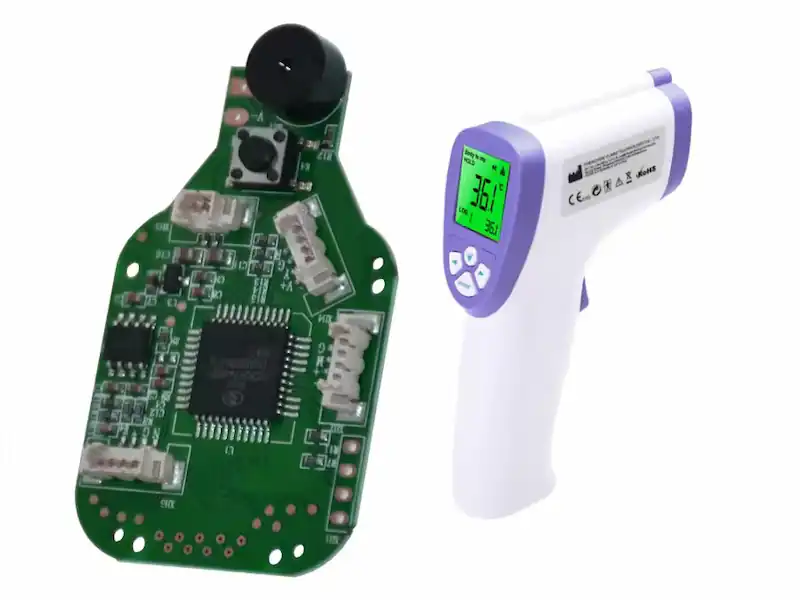

额温枪PCBA方案开发与技术要点

一、额温枪的技术定位与系统架构

额温枪通过检测人体前额辐射的红外能量实现非接触式体温测量，广泛应用于家庭日常监测、医疗机构预检分诊、公共场所筛查及婴幼儿测温等场景。其核心优势在于响应速度快（<1秒）、操作简便、避免交叉感染。与耳温枪、腋下电子体温计相比，额温枪对环境温度和测量距离更为敏感，这对PCBA方案设计提出了更高要求。

完整的额温枪信号链为：红外传感器 → 模拟前端(AFE) → ADC → MCU → 显示/通信，辅助模块包括电源管理（电池+LDO）、按键输入、蜂鸣器、LCD/LED显示及蓝牙（可选）。PCBA设计的核心目标可概括为：低噪声、高精度、低功耗、小尺寸、可过医疗认证。

在方案定位上，按精度分为家用级（±0.3℃）和临床级（±0.2℃）；按功能分为基础款（测温+显示）和智能款（蓝牙+APP+云端记录）；按目标市场则需分别满足国内NMPA注册或出口CE/FDA认证要求。

二、红外测温传感器选型与信号链路设计

热电堆红外传感器是额温枪的核心器件，它将目标红外辐射转换为μV级的微弱电压信号。关键选型参数包括：灵敏度（通常50~150 V/W）、噪声等效功率（NEP，越低信噪比越好）、视场角（FOV，典型50°~90°，影响测量距离与准确性）及时间常数。

模拟前端（AFE）设计是精度命脉。热电堆输出信号仅数十μV，需经高精度、低噪声放大。AFE核心要求包括：可编程增益放大器（PGA，增益范围100~2000倍）、低输入偏置电流（<1pA）、低失调电压（<10μV）、高共模抑制比（CMRR >100dB）。我们推荐采用集成AFE方案（如TI TMP117、ADI ADuCM350），将PGA、ADC、基准源集成，减少分立元件带来的噪声和温漂；分立方案（零漂移运放+24-bit Sigma-Delta ADC）成本可控但设计难度较大。

环境温度传感器必不可少。额温枪必须同时测量环境温度（即传感器自身温度）用于补偿计算，要求精度±0.1℃以内、响应快，且与热电堆热耦合良好。通常集成在热电堆封装内，或单独布置于PCB上靠近传感器位置。

PCB布局与抗干扰方面，模拟信号线应尽量短、远离数字信号和高频噪声源；热电堆输出走线采用差分对以抑制共模噪声；传感器周围避免发热元件（LDO、MCU），必要时做热隔离槽；模拟地与数字地单点连接。

三、核心算法：从原始信号到体温读数

测温原理基于斯蒂芬-玻尔兹曼定律，目标温度与热电堆输出电压、环境温度存在非线性关系，实际采用多项式拟合或查表法简化MCU计算。

环境温度补偿是关键精度环节。环境温度变化10℃若不加补偿可导致偏差0.5℃以上。补偿策略包括：每次测温时读取环境温度代入补偿公式（实时补偿）；在恒温槽中于高低温两点校准拟合曲线（两点校准法）；以及补偿环境温度突变时的动态误差（动态补偿）。

发射率校正方面，人体皮肤发射率约为0.98，但肤色、出汗等因素会有影响，算法中预设固定值，高端方案可增加可调功能。

数字滤波与去噪采用移动平均滤波平滑连续测量值，中值滤波剔除偶发尖峰干扰，自适应滤波根据信号变化率动态调整强度，兼顾响应速度与稳定性。

测量距离补偿方面，距离越远接收红外能量越少、读数偏低，可通过光学设计（透镜/FOV控制）或算法增加补偿因子来应对。

校准流程使用黑体炉在35℃~42℃取多个温度点建立对应曲线，每片PCBA出厂前至少进行2点校准（低温+高温），校准参数（增益系数、偏移量、环境补偿系数）写入EEPROM。

四、MCU选型与固件架构

MCU选型要点：算力中等但需足够的ADC采样率和乘法运算能力；外设要求高精度ADC（内置或外接）、I2C/SPI、LCD/LED驱动、UART；存储需8~32KB RAM、64~256KB Flash；待机功耗<10μA、工作<5mA。推荐ARM Cortex-M0/M0+/M3平台，国产替代可选GD32、AT32。

固件分为驱动层（传感器读取、ADC采集、按键扫描、显示刷新）、算法层（数字滤波、温度计算、环境补偿、发射率校正）、应用层（测量流程控制、按键响应、异常处理）和存储层（校准参数读写、历史记录）。

测量流程状态机：待机→按键触发→传感器预热稳定→连续采样N次→滤波计算→温度输出→显示保存→回待机，总测量时间<1秒。

异常检测涵盖传感器开路/短路、环境温度超限（<10℃或>40℃）、测量值超范围（<32℃或>43℃）及电池低电量分级提示。

五、电源管理与低功耗设计

典型电池配置为2节AAA（3V）或单节CR2032（3V），可充电方案采用单节锂电池（3.7V）+Type-C充电管理。

电源拓扑为电池→电源开关（按键触发上电）→LDO（3.0V或2.5V）→MCU+传感器。LDO需低静态电流（<1μA）、低dropout、高PSRR。

功耗分级管理：待机模式MCU休眠、仅按键唤醒，功耗<5μA；测量模式MCU运行+传感器供电+ADC采样+显示，功耗<10mA；无操作30~60秒自动关机；低电量时显示图标并限制测量功能。

六、人机交互与扩展功能

显示方案：LCD段码屏（主流，低功耗低成本）或OLED屏（高端，可显示更多信息），背光按键触发点亮、数秒后熄灭。

按键设计：单按键（按下测量，长按切单位℃/℉）或双按键（测量键+功能键，推荐），配合硬件RC滤波+软件去抖（20~50ms）。

声音提示：蜂鸣器提供测量完成音、异常报警音、按键反馈音，体温≥37.5℃时发烧报警。

智能款扩展：存储最近10~100组历史数据（时间+温度），支持蓝牙低功耗连接手机APP同步数据、生成体温趋势图，选配NFC近场读取。

七、医疗认证与法规要求

国内NMPA注册：额温枪属二类医疗器械，需取得注册证，检验项目包括电气安全（GB 9706.1）、电磁兼容（YY 0505）、性能指标（GB/T 21417.1），临床验证误差要求在±0.3℃以内。

国际认证：CE（欧盟）需符合MDD/MDR法规及EN 60601系列；FDA（美国）需510(k)注册并提交性能测试报告；ISO 13485生产质量管理体系认证（如需代工）。

PCBA设计阶段合规准备：元器件符合RoHS/REACH；PCB预留EMC对策（滤波电容、磁珠、屏蔽罩）；固件支持校准参数防篡改（校验和/CRC保护）；提供完整设计历史文件（DHF）。

八、开发流程与量产要点

开发阶段：需求定义→原理图设计→PCB Layout→样板焊接→固件开发→整机联调→校准标定→小批量试产→认证送检→量产。

校准设备使用黑体炉（精度±0.05℃）和恒温水槽，每片PCBA单独校准并写入EEPROM。出厂测试涵盖精度验证（3个温度点）、环境温度测试、功耗测试、显示/按键功能测试。

量产质量控制：PCBA ICT检查焊接、短路、开路；整机全自动化功能测试逐个验证精度；抽样老化测试；每片PCBA具备唯一序列号追溯校准数据。

九、案例：出口欧洲临床级额温枪PCBA方案

项目背景：某医疗设备品牌客户计划将额温枪推向欧洲市场，要求通过CE认证并达到临床级精度（±0.2℃），支持人体/物体双模式、32组数据存储、发烧报警，电池续航至少3000次测量。

PCBA方案核心参数

关键技术要点：集成AFE取代分立运放，PGA增益1200倍配合24-bit ADC，信噪比较此前方案提升12dB；黑体炉三点（34℃/37℃/40℃）校准+三阶多项式补偿+热时间常数动态补偿，量产抽检合格率（≤±0.2℃）达98.7%；支持人体/物体双模式（物体模式开放发射率0.85~1.00可调）；架构优化实现单次测量平均功耗7.6mA，续航5000次以上；开发双工位自动化校准工装，日产2000片；设计阶段即按EN 60601-1-11预测试EMC，辐射发射和ESD一次性通过，节省认证整改周期两个月。

十、典型应用与方案选型建议

家用基础款：单按键、LCD段码屏、2×AAA电池、±0.3℃精度——成本优先、低功耗、可靠校准。

医用临床款：±0.2℃高精度、多模式、数据存储、蓝牙——高精度AFE、环境补偿算法、认证合规。

智能物联网款：BLE/WiFi、APP数据管理、云端趋势分析——无线通信、数据安全、固件OTA。

公共卫生筛查款：快速测量（<0.5秒）、声光报警、外接大屏——响应速度、报警逻辑、批量校准一致性。

结语

额温枪PCBA方案开发是一项跨学科的精密工程，涉及红外传感、微弱信号处理、温度补偿算法、医疗法规认证等多个领域。本文从信号链设计、核心算法、系统架构到认证要求进行了系统梳理，旨在为研发团队提供实用的技术参考。
