无线吸尘器PCBA方案:高转速驱动与安全管理

无线吸尘器是依靠内置锂电池供电、以高速无刷电机产生负压吸入尘埃的清洁设备。PCBA作为其电控系统的核心,需要同时管理三件互相牵制的事情:在10万转以上的转速下维持电机稳定运转,在有限的电池容量下输出足够的吸力,以及在频繁启停、堵转、高温等异常工况下确保安全。这三者之间的平衡,构成了无线吸尘器PCBA方案设计的基本命题。

传统有刷电机因碳刷磨损、噪音大、吸力衰减快等因素,难以满足中高端产品的需求,无刷直流电机配合专用PCBA控制主板成为手持与立式无线吸尘器的主流方案。消费者对产品的需求集中在三个方面:吸力在长期使用后不衰减、运行噪音可接受、单次充电的续航足够完成一次全屋清洁。

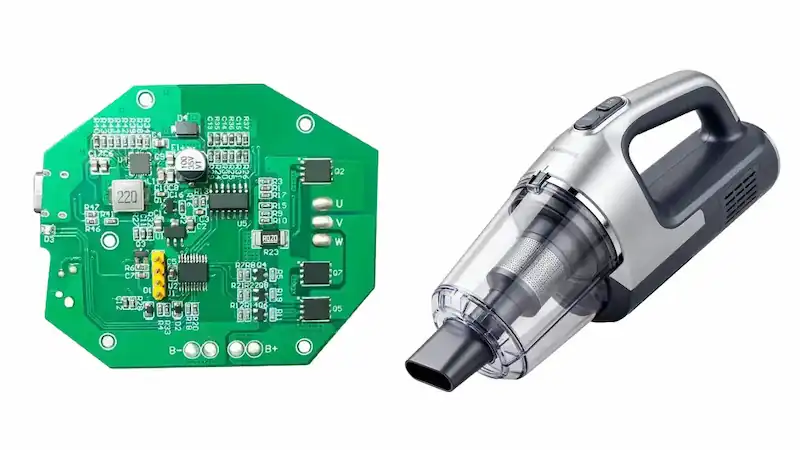

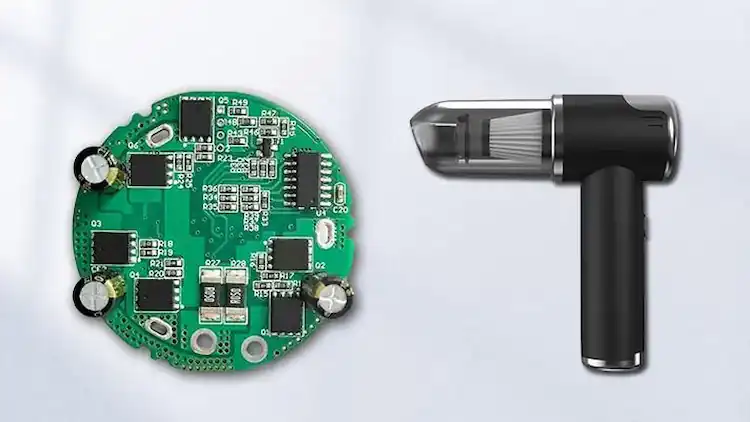

无线手持吸尘器

PCBA核心架构

无线吸尘器PCBA采用模块化架构。主控单元负责执行FOC矢量控制算法、管理保护逻辑和人机交互。功率驱动模块通过三相MOSFET驱动无刷电机,是PCBA中电流最大、发热最集中的部分。电池管理模块负责锂电池的充放电保护、电量计量和均衡管理。安全检测模块涵盖电流采样、温度监测和堵转检测。人机交互模块包括按键输入、LED指示和通信接口。

主控芯片的选型直接决定了方案的性能上限。无线吸尘器的FOC算法对MCU的运算能力和外设资源有明确要求:需要32位内核支持浮点运算或硬件加速,需要高速ADC用于相电流采样,需要多路PWM输出用于三相驱动,还需要内置比较器或运算放大器用于电流信号调理。对于10万转以上的高速电机,MCU的运算速度必须足以在极短的控制周期内完成Clarke-Park变换、PI调节和SVPWM生成,否则会导致换相失步。部分方案通过硬件运算加速器来分担FOC的复杂运算,使MCU主核无需承受全部算力压力,从而在高速区间保持稳定的矢量控制。

FOC矢量控制

无线吸尘器的电机控制方案主要有方波驱动和FOC矢量控制两条技术路线。入门级产品多采用方波驱动,成本较低、算法简单。但方波驱动的固有缺陷在高转速场景下会被显著放大。

方波驱动在电机换相时会产生尖锐的电流尖峰,引发电机定子和转子的剧烈振动,产生刺耳的高频电磁噪音,这也是吸尘器“啸叫”的主要原因。同时,方波驱动的高频谐波会增加电机的铁损和铜损,在高速运行时发热更为严重,电池能量的浪费可高达30%。

FOC矢量控制的优势在于,它通过Clarke-Park变换将三相交流电机等效为直流电机模型,实现转矩电流与励磁电流的解耦控制。正弦波驱动消除了方波驱动的高频谐波,降低了电机的铁损和铜损。MCU实时计算电机位置和转速,调速精度可达±1rpm,峰值扭矩相比方波驱动提升约50%。

在实际测试数据中,FOC方案带来的提升是量化的:某品牌吸尘器采用FOC方案后,电机效率从78%提升至92%,同等电池容量下续航时间增加35分钟;噪音从75dB降至65dB,相当于从“吹风机”水平降至“正常对话”水平。电机温升从78℃降至66℃,堵转恢复成功率从传统方案的85%提升至100%。

对于无线吸尘器而言,FOC方案还具有一项关键优势:无感启动能力。通过在电机静止状态下检测反电动势并施加合适的启动电流波形,FOC方案无需霍尔传感器即可实现可靠启动。自收敛直接闭环启动算法能够适应不同负载条件下的启动需求,相电流平滑补偿算法则使启动抖动小、运行平稳噪音低。省去霍尔传感器不仅降低了物料成本,还避免了霍尔元件在吸尘器内部高温、多尘环境下长期使用后容易失效的问题,延长了电机的整体使用寿命。

电池管理与功率输出

无线吸尘器的电池系统通常采用多串锂电池组。手持轻量产品多采用7.4V(2串)供电,中高端推杆式产品则普遍采用12V(3串)或21.6V(6串)方案。以6串21700电芯方案为例,额定电压21.6V、容量4000mAh的电池包可支持最大持续放电电流30A,满足高速电机的瞬时功率需求。

电池管理模块的核心任务是确保大电流放电下的安全性。无线吸尘器的工作电流可达10A以上,峰值电流更高,对电池保护电路的响应速度和耐流能力提出了严格要求。电池保护芯片需要实时监测各节电芯的电压、电池包电流以及MOSFET温度,在电芯过压、欠压、过热、充放电过流和放电短路等异常情况下提供硬件级保护。

充电管理方面,Type-C快充已成为主流配置,充电管理芯片实现恒流恒压充电控制。充电过程中,电池温度监测与充电电流调节联动,在高温环境下自动降低充电电流以防止热失控。放电管理方面,电池电压低于设定阈值时自动降档运行,低电量时通过指示灯或APP提醒用户充电,防止过放损伤电池寿命。

安全保护机制

无线吸尘器的安全保护需要覆盖电气、机械和热三个维度,且必须在异常发生时快速响应。

关于过流保护,当工作电流超过设定限值(典型为17A)时,硬件比较器在微秒级内触发中断,MCU立即切断驱动输出并停机。过压和欠压保护确保电池在安全电压区间内工作,超出9.5V至12.6V范围时自动停机。

堵转保护是无线吸尘器特有的保护需求。吸尘器在工作时可能吸入大块异物导致进风口堵塞,或电机轴被头发、线缆等缠绕导致卡死。PCBA通过实时监测相电流的变化率来判断堵转状态。进风口完全堵塞时,系统延时约5秒后自动停机;电机轴卡死时,反复触发堵转检测超过设定次数后自动停机,防止电机持续过载烧毁。

高温保护在长时间连续使用或高环境温度下触发。机身温度升至警戒温度时,设备自动断电关机;在接近警戒温度但尚未达到时,可主动降低输出功率以减少发热,延长连续工作时间。

典型无线吸尘器PCBA方案

方案核心参数

参数类别 详细规格
主控方案 32位MCU,硬件运算加速器,支持无感FOC
电机控制方式 无感单电阻FOC,SVPWM调制
额定功率 120W,恒功率输出
工作电压 12V(适配7.4V/12V主流锂电规格)
最高转速 兼容10万至13万转高速无刷电机
吸力 128000Pa
调速方式 弱档/标准档/强力档三档PWM调速
电池管理 多串锂电BMS,过充/过放/过流/短路/温度保护
充电接口 Type-C快充
过流保护 电流限值17A,超标即刻停机
电压保护 9.5V至12.6V工作区间,超出范围停机
堵转保护 进风口堵塞延时5秒停机;电机卡死超限停机
高温保护 警戒温度断电;接近警戒时主动降功率
状态检测 实时监测电池电量、电机转速、设备温度

方案技术要点

无感FOC算法与多重硬件保护在同一个MCU平台上的协同运行。MCU在每个控制周期内依次完成相电流采样、转子位置估算、Clarke-Park变换、PI调节和SVPWM占空比更新,同时并行处理保护中断的实时响应。硬件运算加速器的引入使FOC的复杂运算不占用主核全部算力,为保护逻辑和通信任务保留了足够的处理裕量。

堵转检测采用电流变化率与持续时间的双重判据。单纯的电流阈值容易在电机启动瞬间误触发,而结合电流上升速率和持续时间可以更准确地识别真实的堵转状态。进风口堵塞和电机轴卡死采用不同的延时策略,前者关注进气通道的恢复,延时较长;后者关注机械负载的持续状态,触发速度更快。

调速策略上,三档模式分别对应不同的恒功率目标值和电流限制值。强力档追求最大吸力,电流限制放宽;标准档在吸力与续航之间取平衡;弱档优先续航,适用于地面浮尘等轻负载场景。恒功率控制通过实时电流闭环实现,当负载增大时自动提升电压以维持功率输出,避免吸力衰减。

结语

无线吸尘器PCBA方案开发的核心在于FOC驱动精度与安全管理响应速度之间的平衡。从10万转以上转速下的无感矢量控制,到17A过流、5秒堵转、高温降功率等多重保护机制的协同响应,再到多串锂电池组在大电流放电下的BMS管理,每一个环节都直接关系到产品的吸力表现、续航能力和使用安全。在无线吸尘器从“能吸”向“吸得稳、吸得久、吸得安静”升级的趋势下,一套精心设计的PCBA方案正是支撑产品在激烈市场竞争中立足的技术底座。
