从蓝图到电路板

在电子硬件开发的世界里，完美的项目启动往往只存在于教科书上。作为PCBA制造商，我们每天都会遇到一个看似矛盾却又极其普遍的现状：很多PCBA项目并不是从“完整资料”开始的。

从理论上看，一个理想的PCBA项目启动包应该包含以下要素：

  • 完整的原理图：清晰展示电路逻辑。
  • PCB设计源文件：包含布局、层叠、阻抗控制等信息。
  • 详细的BOM表：涵盖型号、封装、品牌、供应商及可采购性。
  • 结构约束文件：如外壳限位、接插件位置等。

然而，现实情况往往是另一番景象：

  • 客户只有一份产品功能描述或手绘的概念图。
  • 原理图逻辑正确，但缺少电源树分析或关键参数标注。
  • BOM表仅罗列了通用型号，但核心元件已停产或无法采购。
  • 完全没有关于生产测试（如ICT测试点、功能测试流程）的任何说明。

这引出了一个至关重要的行业共识：PCBA项目的第一步，往往不是直接下单生产，而是资料整理与补全。

一、常见的PCBA资料缺失情况

要解决问题，首先需要识别问题。在与众多初创团队、研发公司甚至成熟企业的合作中，我们发现资料缺失通常表现为以下四种形式：

1. 只有原理图，没有PCB设计文件

这是初创产品和小批量定制化项目中最常见的情况。

  • 典型场景：硬件工程师完成了电路逻辑验证，但PCB layout工作尚未开展；或者设计外包后，源文件因知识产权纠纷或沟通不畅而遗失。
  • 潜在风险：
    1. 封装不明确：原理图符号仅代表电气连接，对应的PCB封装（Footprint）尺寸是否正确，直接决定了后续贴装的成败。
    2. 布局约束缺失：没有PCB文件，意味着无法评估产品的结构干涉、温升分布以及信号完整性等物理层面的问题。

2. PCB文件存在，但BOM不完整

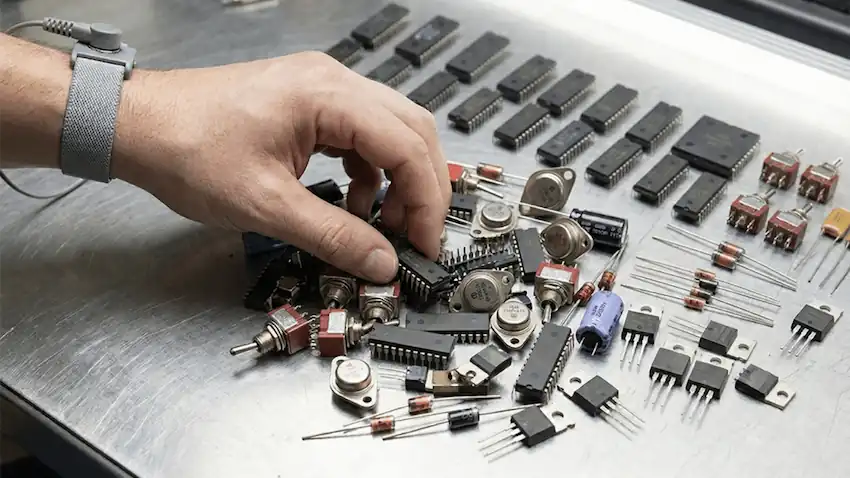

一只戴着防静电腕带的手正在整理一堆废旧电子零件

PCB设计文件展示了“怎么连接”，而BOM决定了“用什么连接”。不完整的BOM会给生产带来巨大隐患：

  • 典型问题：
    1. 物料信息模糊：只标注“电容 104”，却没有封装尺寸（0402还是0603？）、耐压值、精度要求。
    2. 器件已停产：设计师选型时参考的是旧版数据手册，导致下单时发现物料已进入EOL（停产）阶段。
    3. 封装与物料不匹配：PCB上设计的是QFN封装，BOM里写的却是QFP封装。
  • 直接影响：采购周期被迫拉长，可能需要紧急寻找替代料；成本失控，被迫接受高价现货；甚至因替代料参数不符导致可生产性下降。

3. 原始资料版本混乱

在硬件迭代开发过程中，版本管理是极易被忽视的一环。

  • 常见问题：
    1. 一个文件夹里同时存在 V1.0、V1.1_final、V1.2_修改版 等多个版本的文件。
    2. 原理图版本为Rev.B，但对应的PCB设计文件却是Rev.A。
    3. 设计文件中缺乏必要的修改记录，导致无法追溯之前的变更逻辑。
  • 后果：如果不对这些文件进行甄别就直接投入生产，轻则打样报废，重则导致整个批次的PCB板全部作废，损失巨大。

4. 缺少测试与生产相关资料

很多设计师认为，只要设计图对了，生产就没问题。但实际上，缺乏可制造性（DFM）和可测试性（DFT）的设计，会给量产带来极大的麻烦。

  • 缺失内容：
    1. 测试点未规划：板上没有预留ICT测试点，导致无法进行自动化在线测试。
    2. 没有测试方案：只提供了硬件，却没有提供功能测试的逻辑或治具要求。
    3. 工艺流程不明：对于包含BGA、压接件或特殊散热器的板子，没有标明特殊的工艺要求。
  • 量产隐患：这会导致后续调试效率极低，完全依赖人工目检和手动测试，量产一致性无法保障，故障排查极为困难。

二、PCBA资料补全的核心步骤

面对上述种种不完整的情况，专业的PCBA服务商不应只是被动地接收文件，而应主动参与到资料的梳理与补全工作中。以下是标准化的资料补全流程：

第一步：项目资料审查

工程师审查PCB设计

这是资料补全的基石。工程团队需要对现有资料进行一次系统的“体检”。

  • 审查内容：
    1. 原理图逻辑评审：检查电源网络连接、关键信号流向是否存在明显错误。
    2. PCB可生产性评审：利用DFM软件检查线宽线距、孔环大小、阻焊桥是否符合生产工艺能力。
    3. 关键元件风险扫描：识别长交期料、稀缺料，提前预警。
  • 目标：建立一份清晰的 “当前设计状态技术基线报告” ，明确哪些是可用的，哪些是缺失的。

第二步：BOM整理与器件替代评估

BOM是连接设计与采购的桥梁，其整理工作极其细致：

  • 标准化处理：将客户的BOM表转化为标准化的生产BOM，补充制造商PN、封装尺寸、无铅要求、湿度敏感等级等信息。
  • 参数与封装确认：对于表述模糊的物料，通过比对PCB封装与原理图参数，逆向推断出准确的规格。
  • 停产器件替代方案：针对已停产的物料，利用供应链资源库寻找脚位兼容、参数相近的替代型号，并提供给客户确认。
  • 成本预估：在补全BOM的同时，建立初步的成本模型，让客户对采购成本有清晰预期。

第三步：PCB设计文件校验与优化

如果PCB文件存在瑕疵，仅靠后续的生产调整是远远不够的，必须在前端进行修正：

  • 封装库比对：核对PCB封装与实物尺寸是否匹配，特别是异形件、连接器这类容易出错的器件。
  • 布局合理性分析：评估关键器件（如电解电容、大电感）的布局是否便于散热和波峰焊，高发热器件是否避开了热敏元件。
  • 信号完整性检查：针对高速信号线，检查阻抗匹配、参考平面是否完整。
  • DFM优化：建议增加或调整工艺边、Mark点（光学定位点），优化钢网开孔，以确保良率。

第四步：生产与测试资料补充

为了确保从“能焊出来”到“能批量稳定生产”，必须在方案阶段同步准备生产资料：

  • 生产文件包准备：生成精确的Gerber文件、坐标文件（Pick and Place文件）、钢网文件。
  • 测试点规划：如果原设计未留测试点，在DFM评审阶段评估是否能通过探针接触过孔或焊盘来实现测试覆盖。
  • 测试方案建议：根据产品功能，协助客户制定初步的功能测试（FCT）方案，或明确需要客户提供的测试治具接口。

三、资料导入PCBA生产流程

当所有资料补全并经过客户确认后，就进入了正式的生产导入阶段。这一阶段的核心在于将补全后的信息无缝传递给生产线：

  1. DFM最终检查：将补全后的PCB文件再次进行DFM检查，确保与工艺能力匹配。
  2. 生产工艺评估：根据元件分布，确定是采用单面回流焊、双面回流焊还是需要波峰焊，并制定炉温曲线测试方案。
  3. SMT程序生成：利用补全后的坐标文件，生成贴片机所需的程序。
  4. 首件试产准备：准备首件测试（FAI）所需的图纸和清单，确保补全后的资料能生产出第一块符合预期的样板。

这一阶段的目标只有一个：确保经过补全的资料能够平滑、高效地转化为试产与小批量的合格产品。

四、为什么资料补全阶段至关重要？

在实际生产中，我们经常遇到一些客户为了赶进度，希望跳过资料审查直接投产。然而，历史数据告诉我们，量产中的绝大多数问题，其实都源于项目启动阶段的资料不清晰。

如果直接跳过资料补全阶段：

  • 生产错误：由于封装不匹配，导致器件无法焊接。
  • 采购延误：物料缺货导致产线停线，错过产品上市窗口。
  • 调试噩梦：没有测试点，质检员拿着万用表无从下手，调试时间远超预期。
  • 成本失控：因设计不合理需要人工补焊，增加了额外的人工成本；因紧急采购高价物料，吞噬了产品利润。

资料补全，本质上是用前期的技术投入，换取后期的生产确定性。

批量PCBA

简短案例：从“概念图”到“千套交付”

背景：某智能硬件初创团队，手持一份产品功能描述和核心芯片选型，希望在一个月内完成首批1000套PCBA的交付。原始资料仅包含手绘的接口定义图和一份简单的网表。

我们的解决方案：

  1. 资料补全：工程师与客户进行多轮深度沟通，根据功能描述绘制出完整的原理图，并根据外壳结构完成了PCB layout。
  2. BOM优化：在器件选型时，不仅选用了性能达标的物料，还根据市场供应情况，为客户备选了两套可替代的低成本方案。
  3. DFM优化：在layout阶段就嵌入了DFM规则，确保设计出来的文件无需二次修改即可直接上线。
  4. 测试导入：在生产资料中规划了测试点，并为客户设计了简易的FCT测试架逻辑。

结果：原本只有“概念”的项目，仅用三周时间就完成了资料补全、打样和测试验证，第四周顺利进入小批量量产，按时完成了交付。

结语：完整资料是PCBA项目成功的基础

在电子制造服务领域，我们深刻理解一个道理：PCBA项目并不总是从完整设计开始的。 对于许多创新者而言，他们的核心价值在于产品定义和算法逻辑，而非繁琐的PCB生产资料整理。

因此，资料补全与技术导入本身就是PCBA服务的重要组成部分。 一个负责任的PCBA合作伙伴，应当具备在资料不完整的情况下，通过专业的工程能力，帮客户补齐短板的能力。通过系统的资料审查、BOM整理、PCB优化和生产资料准备，我们能够让原本不完整的设计顺利进入生产轨道，在降低风险的同时，帮助客户将宝贵的创新想法更快地变为现实。

如果您正面临项目资料不完整的困扰，不妨与我们的工程团队联系。让我们从梳理第一份资料开始，为您的产品成功之路打下最坚实的基础。
