在PCBA制造过程中，虚焊和连焊是两种最常见、也最令人头疼的焊接缺陷。无论是消费电子、工业控制还是汽车电子，几乎所有涉及表面贴装技术（SMT）的产品都可能遭遇这两个“隐形杀手”。
许多客户在遇到焊接问题时，往往第一反应是质疑工厂的焊接工艺水平。然而，很多焊接问题并不只是焊接工艺问题，而是设计、物料、工艺多因素叠加的结果。
本文将深入解析虚焊与连焊的成因，并提供一个从设计端到生产端的系统性解决方案，帮助您从根源上提升产品的可靠性与良率。
一、为什么虚焊和连焊是PCBA最常见的质量问题？
在PCBA生产过程中，虚焊和连焊的发生率往往占据焊接缺陷的首位。它们之所以常见，是因为焊点的形成是一个极其复杂的物理化学过程，涉及热传导、流体力学和金属间化合物的生长。
这两个问题带来的不仅仅是生产线上的一次返修，其潜在风险更为致命：
- 功能不稳定：虚焊会导致电路间歇性通断，产品可能在出厂测试时是好的，但到了用户手中因轻微震动就出现故障。
- 现场故障率高：连焊直接导致短路，轻则功能异常，重则烧毁核心元器件，引发售后投诉。
- 成本急剧上升：从产线返修到售后维修，缺陷发现得越晚，修复成本呈指数级增长。
因此，理解并系统性解决虚焊和连焊，是保障产品质量、降低运营成本的关键。
二、什么是虚焊和连焊？
为了深入探讨解决方案，我们首先需要准确定义这两个“敌人”。

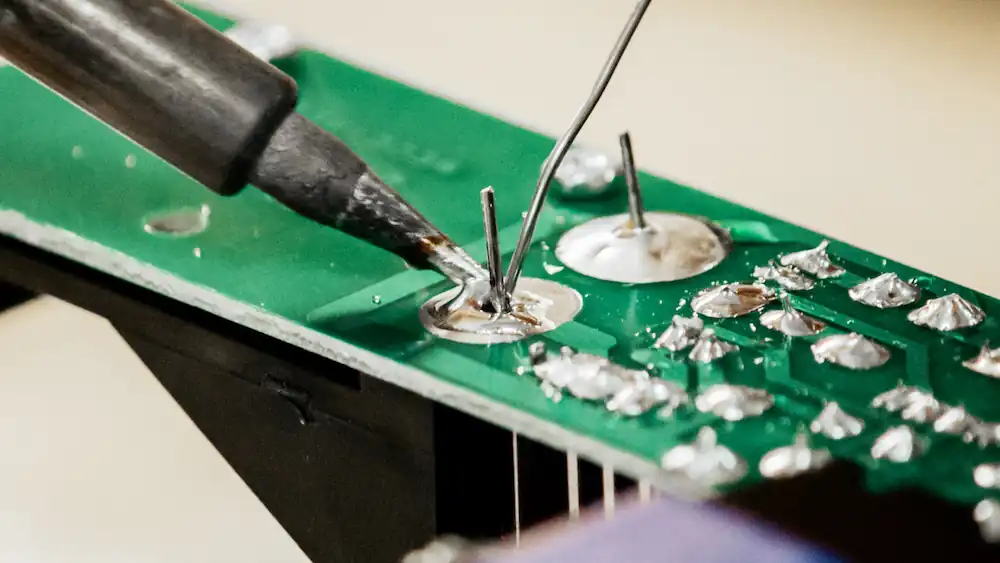

1. 虚焊（Poor Solder Joint / Cold Solder Joint）
定义：虚焊是指焊点表面看起来已经形成了焊接，但焊料（锡）与焊盘或元器件引脚之间并未形成真正的金属间化合物（IMC），或者形成的结合层非常薄弱。
表现形式：
- 外观特征：焊点表面粗糙无光、呈颗粒状；焊锡量过少、润湿角过大；焊料堆砌在焊盘上但未爬上元件引脚。
- 常见位置：QFN（方形扁平无引脚封装）散热焊盘、BGA（球栅阵列封装）内部、小尺寸阻容元件（如0201/0402封装）、连接器引脚根部。
- 后果：虚焊点通常能通过低压测试，但在高低温循环或机械振动下会瞬间断开，导致产品运行极不稳定，是典型的“隐性缺陷”。
2. 连焊（Solder Bridge / Short）
定义：连焊是指在焊接过程中，焊料过量或熔融流动失控，导致两个或多个本应绝缘的相邻焊盘、引脚被焊料连接在一起，形成电气短路。
表现形式：
- 外观特征：相邻引脚之间有肉眼可见的锡丝连接，或在BGA边缘出现焊料球连接。
- 常见位置：QFP（四方扁平封装）等细间距IC引脚间、高密度排布的电阻电容之间、USB-C或HDMI等接口的狭小焊盘区域。
- 后果：连焊通常会在功能测试时直接表现为短路故障，严重时可能导致电源直接对地短路，烧毁PCB板上的线路或元器件。
三、导致虚焊和连焊的常见原因
要解决问题，必须先找到问题的根源。我们将其归纳为四个核心维度：
1. PCB设计因素——最容易被忽视的根源
很多焊接缺陷在设计定稿时就已埋下伏笔：
- 焊盘设计不合理：例如，焊盘尺寸过大或过小、间距设计不符合IPC标准，导致回流焊时元件在熔融锡液表面张力作用下发生偏移（立碑或旋转），从而引发连焊或虚焊。
- 热平衡设计缺失：当某个引脚连接到大面积的铜箔（如电源层或地层）时，如果未设计“热焊盘”（Thermal Relief，即梅花孔或隔热焊盘），该焊点在回流焊时会因吸热过快而温度不足，极易产生冷焊或虚焊。
- 阻焊桥过窄：在细间距器件之间，如果阻焊层（绿油）宽度不够，在生产或受热时容易脱落，导致焊盘间失去隔离，增加连焊风险。
2. PCB制造问题——基材的隐形缺陷
PCB来料质量直接影响焊接可靠性：
- 焊盘可焊性差：PCB表面处理（如OSP（有机可焊性保护膜）、ENIG（化学镍金））工艺不良，或存储不当导致焊盘氧化、污染，都会阻碍焊料润湿，造成虚焊。
- 阻焊层偏移：阻焊开窗位置不准确，部分覆盖了焊盘，会导致焊接面积减小或产生焊料球。
3. SMT工艺因素——生产过程中的变量
这是问题最集中的环节：
- 钢网设计不当：钢网开口厚度与比例是关键。开口太大、太厚会导致锡膏沉积过多，引发连焊；开口太小或堵塞则会导致锡量不足，引发虚焊。
- 锡膏印刷异常：印刷压力过大导致锡膏塌陷（连焊），或刮刀磨损导致印刷少锡（虚焊）。
- 贴片精度不足：元件贴装偏移量过大，超出焊盘设计容忍范围，回流时极易因张力不均产生立碑或连焊。
- 回流焊曲线错误：预热区升温过快可能导致锡膏爆溅；恒温区时间不足，助焊剂挥发不充分；回流峰值温度过低，IMC层无法有效形成，这些都是虚焊的常见诱因。
4. 物料因素——元器件自身的风险
- 引脚氧化：元器件存储时间过长，引脚表面氧化层过厚，助焊剂无法完全清除氧化物，导致拒焊。
- 封装翘曲：特别是在BGA、QFN等大型封装中，受热后本体发生翘曲，导致边缘的焊点脱离焊盘形成虚焊。
四、如何系统性解决虚焊和连焊问题？
面对如此复杂的成因，仅靠产线工人“盯”或简单的设备调试是远远不够的。必须建立一套从设计到出货的系统工程思维。
1. 在设计阶段进行DFM评估
在PCB投板前，我们的工程师会利用DFM（可制造性设计）软件进行审核：
- 焊盘与间距核查：依据IPC-7351标准，检查焊盘尺寸和间距是否适合所选封装及生产设备能力。
- 热管理优化：识别连接大铜皮的焊盘，强制要求设计师添加热焊盘结构，确保回流焊时热量均衡。
- 阻焊桥可行性分析：确保细间距器件间的阻焊桥宽度足够，防止绿油桥脱落。
2. 优化钢网和锡膏印刷设计
钢网是SMT的第一道关卡，我们将钢网设计细分化：
- 阶梯式开口：针对不同器件采用不同方案。例如，对于细间距IC，采用“减锡设计”或“内切外扩”的开孔方式，避免连焊；对于QFN的大焊盘，采用“网格状”开孔，防止因锡膏过多导致元件悬浮（虚焊）。
- 工艺管控：严格控制锡膏的回温、搅拌和使用时间，确保粘度和活性处于最佳状态。利用SPI（锡膏厚度测试仪）全检每片板的印刷质量。
3. 精细化回流焊温度曲线
我们摒弃“万能曲线”，根据每种产品的PCB厚度、层数、元件布局定制回流焊曲线：
- 实测与调试：利用KIC测温仪连接真实PCB板上的关键点（如BGA底部、大电感焊盘），确保每个区域的温度都符合焊膏规格书要求。
- 关键参数锁定：严格控制升温斜率（通常控制在1-3℃/秒），防止元件热冲击和锡膏爆溅；确保回流时间充足，保证IMC层完全生长，杜绝虚焊。

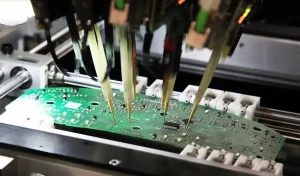

4. 构建多层次的检测体系
引入自动化检测设备，用数据替代肉眼判断：
- SPI（锡膏检测）：在贴片前拦截印刷缺陷，如少锡、连锡、厚度不足。
- AOI（自动光学检测）：在回流焊后快速发现外观缺陷，如元件缺失、偏移、极性反、明显的桥接和虚焊。
- X-Ray（X射线检测）：对于BGA、QFN等底部隐藏焊点，利用X-Ray透视检查是否存在气泡过大（空洞率超标）、短路或开路。
5. 建立完整的质量追溯体系
通过对关键工艺参数（温度、压力、速度）和物料批次进行实时记录与绑定，一旦发现质量问题，可以精准追溯到具体时段、设备乃至物料批次，从而实现快速闭环改进。
五、为什么很多焊接问题在量产阶段才出现？
这是我们在与客户合作中经常遇到的现象：小批量试产没问题，一旦进入大规模量产，虚焊和连焊就冒出来了。
原因主要有三点：
- 工艺窗口收窄：试产时通常是工程师精心调机，设备运行速度慢，工艺窗口（Process Window）很宽。量产时为了追求效率，设备高速运转，对锡膏的稳定性、贴片机的精度要求更高，原本临界的设计问题开始暴露。
- 物料批次变异：试产用的PCB和元器件可能是精心挑选或最近开封的。量产时可能会遇到不同批次的PCB（表面处理有细微差异）或元器件（引脚氧化程度不同），这些变异叠加在一起，就会突破工艺控制底线。
- 热负荷累加：量产板通常是拼板设计，经过回流焊时，整板吸热更多，如果没有及时调整炉温，就会出现大面积的热量不足（虚焊）。
六、案例分析：某工业控制板的BGA虚焊与QFP连焊解决实录
背景：
某工业自动化客户研发的一款主控板，在进入首批量产后，反馈不良率突然飙升至8%。主要故障表现为：设备在老化测试中死机，以及部分接口不通电。经初步诊断，死机源于BGA（中央处理器）通信中断，接口不通源于电源管理芯片附近的QFP（100脚）引脚连焊。
问题诊断：
我们迅速组建了由DFM工程师、工艺工程师和品质工程师组成的跨部门小组，从四个维度展开排查：
- 设计审查：发现BGA下方的PCB布线层为实心铜皮，且未设计热焊盘结构。QFP器件焊盘间距为0.5mm，但相邻的两个大功率电感焊盘与QFP共享同一地平面，导致QFP局部受热不均。
- 物料分析：经检测，该批次BGA元件真空包装完好，排除受潮；但PCB表面OSP膜厚度在可接受范围的下限，可焊性稍有下降。
- 工艺复现：查看SPI数据，发现QFP的锡膏印刷存在少量边缘塌陷；查看回流焊记录，由于当天环境温度较低，炉子预热区实际温度比设定值低了5℃。
系统性解决方案：
- DFM优化（根本性改进）：
- 修改BGA区域的PCB设计，在电源层和地层添加热焊盘（梅花孔），提高回流焊时的吸热均匀性。
- 调整PCB拼版工艺边，确保PCB在回流焊炉中受热更均匀。
- 钢网优化（针对性调整）：
- 重新制作QFP钢网，将开口宽度从原来的1:1缩小至0.9:1，厚度从0.12mm调整为0.1mm，并在开口外侧增加倒圆角，减少锡膏塌陷风险。
- 对BGA焊盘，钢网开口按75%的比例进行防锡珠处理。
- 工艺参数重设：
- 重新测量并优化回流焊曲线，将恒温区时间延长10秒，确保大板面上的所有元件（尤其是BGA底部）温度达到平衡，并提升了峰值温度2℃，以补偿PCB稍差的可焊性。
- 加强对物料的来料管控，特别是对PCB的可焊性进行快速测试。
实施效果：
在实施上述所有改进措施后，该产品在后续的批次生产中，焊接直通率提升至99.5%以上，BGA虚焊和QFP连焊问题彻底解决，老化测试死机现象消失。
该案例生动地说明了，单一的工艺调整无法根治问题，只有打通设计、物料和工艺的壁垒，才能实现真正的零缺陷。
结论
虚焊和连焊，作为PCBA生产中的两大顽疾，其根源往往深植于设计、物料与工艺的交叉地带。通过在设计阶段引入DFM审核、在生产过程中实施精细化工艺管控、并辅以完善的检测体系，完全可以将焊接缺陷扼杀在摇篮之中。选择一家经验丰富、具备系统性解决问题能力的PCBA合作伙伴，将是您提升产品质量、降低综合成本、赢得市场竞争的关键一步。
