作为PCBA方案提供商，我们都会接到这样的紧急求助：
“原装MCU缺货涨了10倍，我们找了个国产pin-to-pin的，但焊上去不工作，能不能帮我们飞线改板？”
每当听到这样的需求，我们的工程师往往既无奈又心疼。无奈的是，PCB已经定型，硬件改动空间几乎为零；心疼的是，客户因为当初的一个疏忽，现在不仅要承担数万元的改板费用，更面临产品延期上市的巨大风险。
今天，我们想站在专业PCBA制造商的角度，深入探讨一个核心问题：在PCBA方案中，国产替代和多供应商策略，究竟应该在哪个阶段完成？
答案是唯一的、且不容置疑的：必须在硬件设计阶段完成。
一、为什么供应链的“火药味”，烧到了设计图？
过去，很多企业奉行“造不如买”，习惯于单一线源的稳定供应。但近几年，全球电子产业链经历了剧烈震荡：
- 供应链黑天鹅频发： 从汽车芯片短缺蔓延到消费电子，一颗几块钱的驱动IC就能让整条产线停摆。
- 成本剧烈波动： 国际大厂的“天价”报价与国产芯片的高性价比形成鲜明对比，成本压力倒逼企业寻找替代源。
- 供应链安全升级： 越来越多的终端客户（尤其是工控、医疗、汽车领域）明确要求，核心器件必须实现“国产化备份”或“AB双源”。
在这种背景下，“国产替代”不再是口号，而是关乎企业生存的硬性指标。但很多在解读这个指标时产生了误区：他们认为这是“采购部门”的事，大不了量产前让采购去市场抓一把料回来试试。
如果这么想就错了，供应链的博弈，其实在画第一根原理图导线时就已开始。
二、设计阶段“图省事”，量产阶段“两行泪”
如果不在一开始就规划好替代方案，当缺货来临时，你将面临以下三座大山：
1. 物理鸿沟：PCB封装不兼容，想换也装不上
这是最常见也是最直接的“硬伤”。

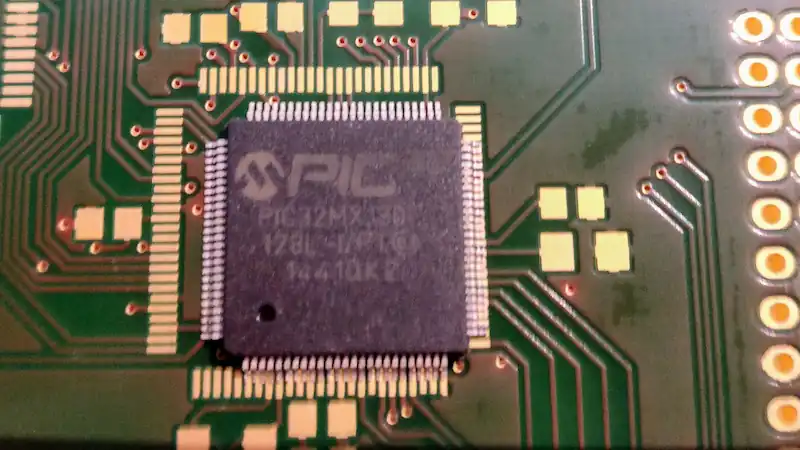

- 案例： 某客户主控芯片选用的是QFN封装的进口MCU，缺货后找到一款功能强大的国产ARM核MCU。但国产芯片封装是LQFP（有引脚外伸）。
- 后果： 原来的PCB焊盘是底部散热焊盘加四周小焊盘，根本无法焊接LQFP器件。强行飞线？对于高密度管脚的MCU来说，这无异于天方夜谭。唯一的出路：重新Layout设计，重新开钢网，重新打样。 这一来一回，至少一个月时间没了。
2. 软件生态：驱动代码不通用，推倒重来
很多工程师认为，只要引脚定义兼容，软件稍微改改就行。但现实残酷得多：
- 寄存器差异： 不同厂家的MCU，哪怕都是ARM Cortex-M内核，其寄存器配置、时钟树、外设库函数都完全不同。
- 协议栈绑定： 如果你的产品用了某进口WiFi模块，软件是建立在特定SDK上的。换一个国产模块，虽然都是WiFi，但底层的AT指令集、TCP/IP协议栈的接口都可能不同。
- 后果： 硬件改板只是“外伤”，软件重写才是“内伤”。可能要耗费数月的人力进行代码移植和测试。
3. 电路参数：外围电路不匹配，性能打折扣
即使封装一样、引脚定义一样，甚至都是同一类芯片（比如LDO），但内部的模拟特性依然可能“水土不服”。
- 电压差异： 原装芯片需要3.3V供电，国产替代可能宽电压支持，但纹波抑制比（PSRR）不同，导致输出噪声干扰后级电路。
- 反馈网络： 电源管理芯片的反馈电阻取值、补偿网络通常是针对特定芯片内部误差放大器设计的。换了国产芯片，原来的反馈参数可能让环路震荡，输出电压不稳。
- 后果： 电路无法稳定工作，需要割线、飞线修改电阻电容，既影响可靠性，也严重影响产品形象。
三、哪些器件是国产替代的“重点盯防对象”？
在PCBA方案中，并不是所有物料都要搞“AB角”。基于风险控制原则，我们建议客户在设计阶段重点关注以下几类高风险器件：
- 主控MCU/MPU： 软件依赖性最高，替换成本最大。建议在设计之初就确定2-3个同级别、同封装（或兼容封装）的型号作为备选。
- 电源管理芯片（PMIC）： 供应链波动重灾区。特别是DC-DC、LDO，国产成熟方案众多。设计时尽量选择外围电路简单（如内置补偿、固定输出电压）或可通过外部电阻灵活配置的型号，并预留调整位。
- 射频与通信芯片（蓝牙、WiFi、Sub-1G）： 除了硬件兼容，还要考虑射频匹配网络和认证问题。设计时最好预留π型匹配电路，以便更换芯片后微调阻抗。
- 关键模拟器件（ADC、运放、隔离芯片）： 这些器件的精度、带宽、失调电压等参数直接影响产品性能。选型时不仅要看功能，还要看性能余量，为不同品牌的参数差异留出调整空间。
四、高手如何布局？在设计阶段埋下“兼容的种子”
真正的专家，在绘制第一版原理图时，就已经为未来的供应链波动买好了“保险”。以下是设计服务中常用的实战技巧：
1. 封装策略：拥抱标准，拒绝“孤岛”
- 原则： 优先选择行业标准封装。例如，能用SOT-23的二极管，就不用特殊定制的DFN；能用标准QFN32（0.4mm pitch），就不用超窄间距的WLCSP。

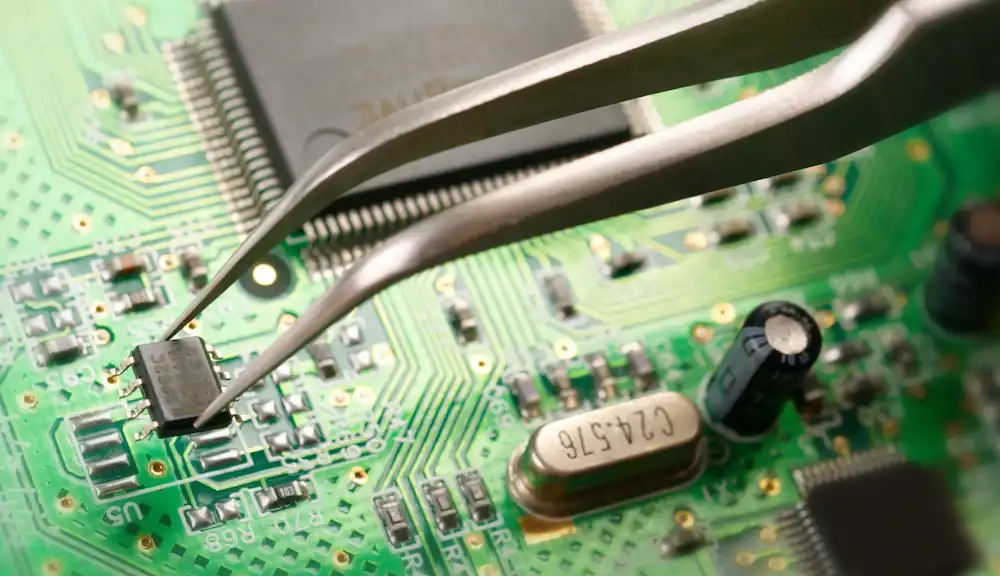

- 技巧： 设计“兼容封装”。例如，在设计PCB封装时，将SOIC-8和MSOP-8的焊盘做在一起，或者将QFN和LQFP的焊盘通过合理的阻焊开窗进行兼容设计。虽然Layout难度稍增，但换来的是无限的选型自由。
2. 电路弹性：预留“占位符”和“调整空间”

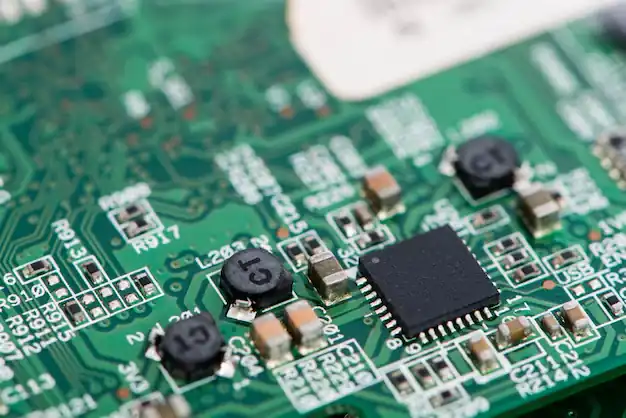

- 阻容预留： 对于电源芯片的反馈网络，除了放置精确电阻的位置，可以并联预留一个不贴片的电阻位（NC）。如果国产芯片需要不同的反馈比值，直接换上即可。
- 跳线/0欧电阻： 如果两个替代芯片的某个引脚功能定义不同（例如一个是EN使能，一个是Mode选择），可以在PCB上通过0欧电阻或跳线进行“功能切分”。板子一样，贴不同的料，跳不同的电阻，实现不同功能。
3. BOM的“灰度管理”：在设计验证阶段就引入备选
不要把BOM（物料清单）仅仅当作采购清单，它应该是“已验证的物料池”。
- 在设计验证阶段，当你在做原型机测试时，除了手头的A芯片，可以同时采购B品牌（国产）的芯片一起测试。
- 记录两份测试数据：A芯片的性能基线，B芯片的性能基线。哪怕B芯片有微小差异，只要在可接受范围内，就在BOM中标注“ Approved Alternative”（已核准替代料）。
- 这样，当A缺货时，你的BOM里已经有一个“已认证”的B可以立刻切换，无需任何验证周期。
五、国产替代≠降级替代，理性评估是关键
我们必须澄清一个误区：推行国产替代，并不意味着“随便找个便宜的换上就行”。专业的PCBA方案商在评估替代方案时，会关注以下维度：
- 长期供货能力： 这家国产原厂是专注该领域的头部企业，还是只是抄板的贸易商？会不会做完这一批就停产？
- 批次一致性： 第一批样片性能很好，第二批就参数漂移？这需要通过小批量试产来验证。
- 认证连锁反应： 换了无线芯片，FCC/CE/SRRC认证是否需要重做？换了电源芯片，EMC（电磁兼容性）测试是否需要重新整改？
结语：供应链的弹性，是设计出来的
很多企业把国产替代视为“采购问题”或“供应链管理问题”，但在本质上是一个“设计问题”。一旦PCB在Gerber文件里定型，一旦软件在ROM里固化，你的供应链就已经被锁死了。 锁死意味着，当风暴来临时，你只能被动挨打，或者付出高昂的代价破茧重来。
成熟的PCBA方案，应该是一个“弹性系统”。它通过前期的设计冗余——兼容封装、预留电路、多源验证——来对冲后端供应链的不确定性。与其在缺货时找现货，不如在设计时多花三天画一个兼容焊盘，多花一天测一颗国产芯片。
这不仅是技术方案的选择，更是企业战略眼光的体现。下一次当你的项目提出“国产替代”需求时，请记住：这句话应该写在产品定义书的第一页，而不是缺货邮件的第一行。
