LED照明系统日益普及，客户对灯具的寿命与可靠性提出了更高要求。许多人直观地将LED灯失效归咎于灯珠质量，然而在实际工程应用中，驱动板的失效往往是导致整灯寿命缩短的隐形杀手。一块优秀的驱动板，不仅是电能转换的“心脏”，更是整个照明系统长期稳定运行的“守护者”。本文将系统解析驱动板散热与寿命的内在联系，揭示常见设计误区，并提供从器件选型到结构协同的全链路解决方案，帮助您在方案设计初期构建更长寿命、更高可靠性的LED照明产品。
一、为什么LED灯的寿命，往往“死”在驱动板而不是灯珠？
客户普遍认为，LED灯不亮或光衰严重，问题一定出在发光核心“灯珠”上。这符合直觉，却并非全貌。在实际项目反馈与失效分析中，超过60%的早期故障可追溯至驱动电源（驱动板）。这背后的原因在于：
- 工作环境更为严苛：驱动板集成了大量半导体、磁性元件与电解电容，它们对温度极其敏感，而驱动板通常被安置在灯具内部散热条件最差的区域。
- 综合应力更复杂：驱动板需要处理高压输入、进行功率变换、提供恒流输出，同时承受电网波动、浪涌冲击等电气应力，其可靠性挑战远高于相对“单纯”的灯珠。
- 寿命短板效应：即使采用高品质灯珠，若驱动板性能不稳定、输出电流波动大或自身快速失效，整个灯具的寿命将直接由驱动板这个“短板”决定。同一批灯珠，在不同驱动方案下，其光衰速度与使用寿命可能出现成倍的差异。
一个关键且常被忽视的事实是：在密闭灯具中，驱动板的局部温升常常远高于灯珠的结温控制水平。热量无法散出，便持续“烘烤”着板上的元器件，加速其老化。
LED照明系统的寿命，本质是“热管理”与“电管理”的综合平衡问题。驱动板既是电能的管理者，也是关键的热源之一。管理好驱动板的热，就抓住了提升整灯寿命的命脉。
二、驱动板发热的主要来源有哪些？
要管理热量，首先要识别热源。驱动板的发热主要来源于以下几部分：
1）功率器件发热
这是最核心的热源，包括MOSFET（开关管）、整流桥、PFC开关管、续流二极管等。它们的发热源于两部分：
- 导通损耗：电流流经器件内阻（如MOSFET的Rds(on)，二极管的VF）产生的热量。
- 开关损耗：器件在高频开关过程中，在状态切换区间产生的热量。工作频率越高，开关损耗占比往往越大，热量也更集中。
2）磁性器件发热
包括变压器和功率电感。
- 铁损：磁芯在高频磁场下产生的涡流损耗和磁滞损耗，与磁芯材料、工作频率密切相关。
- 铜损：电流流经绕组线圈电阻产生的热量。在大电流或高频趋肤效应下，铜损会显著增加。
3）整流与滤波部分
- 整流桥堆：在交流转直流的第一步，承受大电流，产生显著温升。
- 滤波电感与电容：特别是大容量电解电容的等效串联电阻（ESR）会在纹波电流通过时产生热量。
4）线性器件与控制IC
如LDO（低压差线性稳压器）、驱动控制IC等。虽然单体功耗不高，但在紧凑、密闭的空间内，其散发的热量会与其他热源叠加，导致局部环境温度升高，形成恶性循环。
三、温度如何直接影响LED驱动板寿命？
温度是电子元器件可靠性的“头号敌人”。对于驱动板而言，温升带来的老化效应是指数级的。
1）电解电容寿命衰减：最脆弱的环节
电解电容是驱动板上对温度最敏感的元件，其寿命公式直观体现了温度的决定性影响：工作温度每升高10℃，寿命约减半。
- 失效表现：高温下电解液加速挥发，导致电容鼓包、漏液、容量骤减、ESR急剧上升。
- 连锁反应：电容失效后，输出纹波电流增大，使LED灯珠承受额外应力，光衰加速，同时可能导致控制电路工作异常。
2）半导体器件可靠性下降
- MOS管/二极管：高温下，器件参数漂移（如Rds(on)增大），漏电流增加，长期工作易引发热击穿或性能衰退。焊点在热循环下也易产生疲劳裂纹，导致虚焊。
- 控制IC：高温可能使其保护功能误触发或失效，工作点偏移，影响整体稳定性。
3）对LED灯珠的“间接杀伤”
驱动板过热并非孤立事件，它会通过电信号“毒害”灯珠：
- 输出电流不稳定：高温导致采样电阻或控制环路参数变化，使输出电流偏离设定值，或引发低频闪烁。
- 纹波电流增大：如前所述，电容性能衰减会导致输出纹波增加，过大的纹波电流会直接加剧LED芯片的光衰。
四、驱动板散热设计中最常见的结构误区
许多散热问题源于初始结构设计时的认知偏差。以下误区在各类灯具中屡见不鲜：
1）把驱动板塞进完全密闭腔体
为了防水防尘，将驱动板置于完全密封、无空气对流的腔室中。热量只能通过缓慢的传导散发，极易形成热堆积，温度远超预期。
2）驱动板紧贴灯板或外壳热点区域
将驱动板安装在铝基板灯珠背面或紧贴外壳最热部位。这等于将驱动板置于“烤炉”之上，主动接受了来自灯珠的热量，温升叠加，雪上加霜。
3）灌封/灌胶设计不当
灌封本意为保护与导热，但若选用导热系数极低的普通灌封胶（如<0.5W/m·K），或灌封过厚，反而会在发热元件与外壳之间形成一道“热阻层”，阻碍散热。
4）散热路径被结构件阻断
驱动板上的关键发热器件（如MOS管、变压器）在安装时，被金属支架、紧固件或密集线束紧紧覆盖，堵死了其向外部壳体导热或对流的关键路径。
五、PCB层面的散热优化方案
优秀的PCB设计是高效散热的基础，成本增加有限，效果却十分显著。
1）铜厚与铺铜策略
- 增加铜箔厚度：对于中大功率驱动，将常规1oz（35μm）铜厚提升至2oz（70μm）或更高，能显著降低功率回路电阻，减少铜损发热。
- 大面积铺铜与开窗：对功率路径（如输入输出）、发热器件引脚，进行大面积实心铺铜，并在阻焊层开窗，允许后期加锡，进一步增强载流和导热能力。
2）热过孔（Thermal Via）阵列设计
- 在主要发热器件（如MOS管、IC）的底部焊盘下方，密集布置热过孔阵列。
- 这些过孔将热量快速从顶层传导至内层或底层铜平面，实现热扩散。孔径通常为0.3mm左右，孔间距建议1-1.5mm。
3）多层板热扩散
对于复杂、高密度驱动板，采用4层或以上设计。可以将中间一层或两层专门设置为完整的接地/电源铜平面，它们本身就是极佳的热扩散层，能将点热源的热量迅速均匀化，降低局部峰值温度。
4）高发热器件分区布局
- 热源隔离：将变压器、MOS管、整流桥等主要热源在布局上适度分散，避免热量集中在一个小区域。
- 远离敏感元件：将电解电容等怕热元件尽量远离上述热源，并置于PCB上风侧或边缘散热较好的位置。
六、器件选型对散热与寿命的影响
器件是发热的源头，从源头选择低损耗器件，事半功倍。
1）高温长寿命电解电容
- 耐温等级是首选：在成本允许下，优先选择105℃甚至125℃长寿命系列电容，而非普通的85℃电容。在相同工作温度下，其理论寿命相差数倍至数十倍。
- 关注寿命参数：可考虑选择宣称寿命为5000小时、8000小时乃至10000小时以上的品牌电容。
2）低损耗功率半导体
- MOSFET：选择低Rds(on)的型号，能直接降低导通损耗。同时关注其开关性能，优化驱动以减少开关损耗。
- 二极管：在整流和续流位置，采用低正向压降（VF） 的肖特基二极管或性能优异的超快恢复二极管。
3）高性能磁性元件
- 磁芯材料：根据工作频率选择。高频应用下，选用铁硅铝（Sendust）、铁氧体等低损耗磁芯，能有效降低铁损。
- 绕组设计：采用多股绞合线或利兹线来降低高频下的趋肤效应损耗。
4）高效率驱动拓扑选择
- 权衡成本与效率。对于中高功率应用，开关电源拓扑（如反激、LLC）虽然复杂，但其高效率（常>90%）能从根本上减少热量产生。
- 线性驱动方案虽然简单，但效率低下（尤其在输入输出电压差大时），多余的电能几乎全部转化为热量，仅适用于小功率或特定场合。
七、灌封、导热材料与结构协同散热
当PCB和器件层面的优化达到极限时，就需要依靠材料和结构将热量“搬运”出去。
1）导热灌封胶的恰当应用
- 选择合适的导热系数：针对驱动板，推荐使用导热系数在1.0 – 2.0 W/m·K以上的导热灌封胶。它能有效填充空隙，将元件热量传导至外壳。
- 控制灌封厚度与工艺：确保灌封胶完全包覆发热元件并接触外壳，但又不宜过厚。避免产生气泡，气泡是绝热体。
2）导热垫/导热硅脂的桥梁作用
在驱动板与金属外壳（或散热器）之间，使用导热垫片或涂抹导热硅脂。这能填充两者间的空气间隙（空气导热极差），建立高效的热传导路径。
3）利用系统结构散热

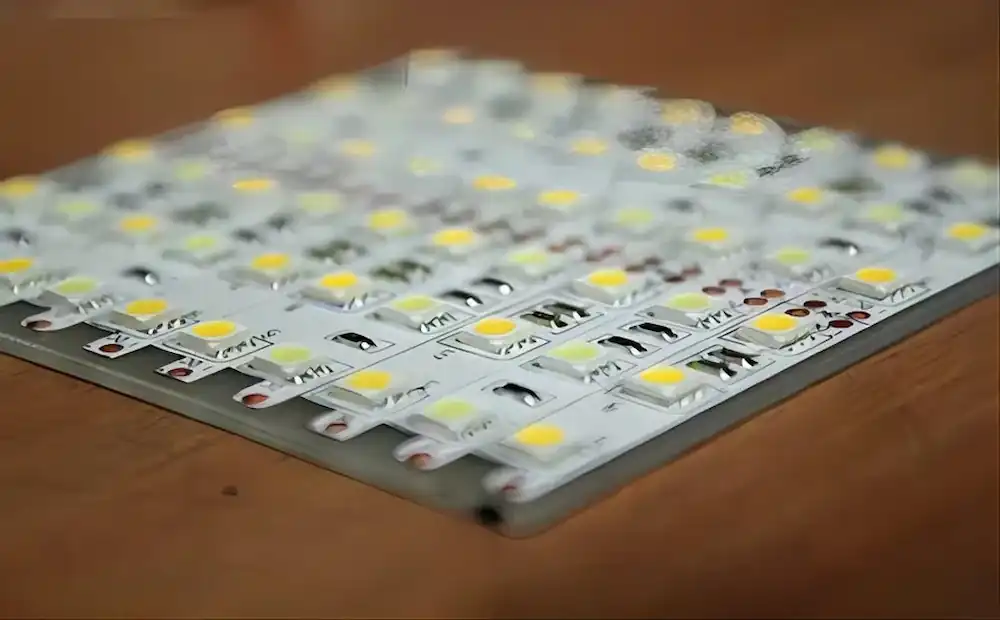

- 铝基板（MCPCB）承载驱动电路：对于集成度高的方案，可将部分驱动电路直接布置在灯珠的铝基板上，利用其强大的散热能力。
- 灯体即散热器：将驱动板的金属外壳或主要发热器件，通过导热材料直接固定在灯具的金属结构主体上，让整个灯具外壳参与散热。
八、不同应用场景的散热设计差异
散热设计需因地制宜，没有放之四海而皆准的方案。
1）球泡灯 / 家用照明
- 挑战：空间极其狭小，高度密闭，散热是最大难题。
- 策略：采用高集成度方案，优先选用耐高温器件（如125℃电容），PCB必须优化导热设计，并巧妙利用灯头金属部分导热。
2）筒灯 / 面板灯
- 挑战：驱动通常置于背部密闭空间，深度有限，对流弱。
- 策略：驱动板扁平化设计，发热器件尽量布局在边缘或靠近金属背板一侧，通过导热垫与背板耦合散热。
3）路灯 / 户外灯具
- 挑战：功率大，环境温差大，需防雨防尘。
- 策略：驱动独立腔体设计，腔体本身应具备翅片等散热结构。内部驱动板需做三防处理，并采用工业级宽温器件。
4）工矿灯 / 体育照明
- 挑战：长时间高负荷满载运行，对寿命和稳定性要求最高。
- 策略：散热设计优先级最高。常采用驱动与光源分离式设计，为驱动配备独立的高效能散热器。器件全部选用工业级或以上标准，并进行严格的降额设计。
九、不良散热设计的典型失效案例
案例A：批量球泡灯半年内光衰严重
- 现象：某款5W球泡灯，使用半年后用户投诉亮度明显下降。
- 分析：拆解发现驱动板被紧密包裹在塑料壳内，电容为85℃普通品。实测驱动板中心温度达105℃以上，电容已鼓包，容量衰减超40%，输出电流下降且纹波巨大。
- 根源：完全无散热的密封结构 + 不耐温的电容选型。
案例B：面板灯冬季正常，夏季集中失效
- 现象：一批办公室面板灯，使用一年后，在夏季空调不足时成批闪烁、熄灭。
- 分析：驱动板紧贴灯板背部，夏季环境温度升高后，热叠加导致驱动IC过热保护。灌封胶导热性差，热量无法传至外壳。
- 根源：热源位置不当 + 灌封材料选择错误。
十、如何在方案阶段预估与提升驱动板寿命？
被动补救不如主动设计。在开发初期，就应采用系统方法评估和提升寿命：
- 热仿真分析：利用软件对驱动板及灯具结构进行热仿真，在图纸阶段预测温度分布，识别热点，优化布局和散热路径。
- 样机温升测试：制作样机，在最严酷条件（最高输入电压、最高环境温度、满载）下进行温升测试。用热电偶或热像仪精确测量关键器件（电容、MOS管、变压器）的温度。
- 电容寿命换算：根据测得的电容核心温度，结合其规格书中的寿命曲线，进行理论寿命换算。这是评估整板寿命最关键的定量步骤。
- 加速老化与可靠性测试：进行长时间满载老化测试（如1000小时），并引入温度循环、高温高湿等应力测试，提前暴露潜在失效风险。
结语：将散热设计融入产品基因
驱动板的散热与寿命管理，绝非事后补救的环节，而是应从产品概念阶段就贯穿始终的核心设计理念。它涉及电子、材料、结构、工艺的多学科协同，是成本、性能与可靠性的精密权衡。
