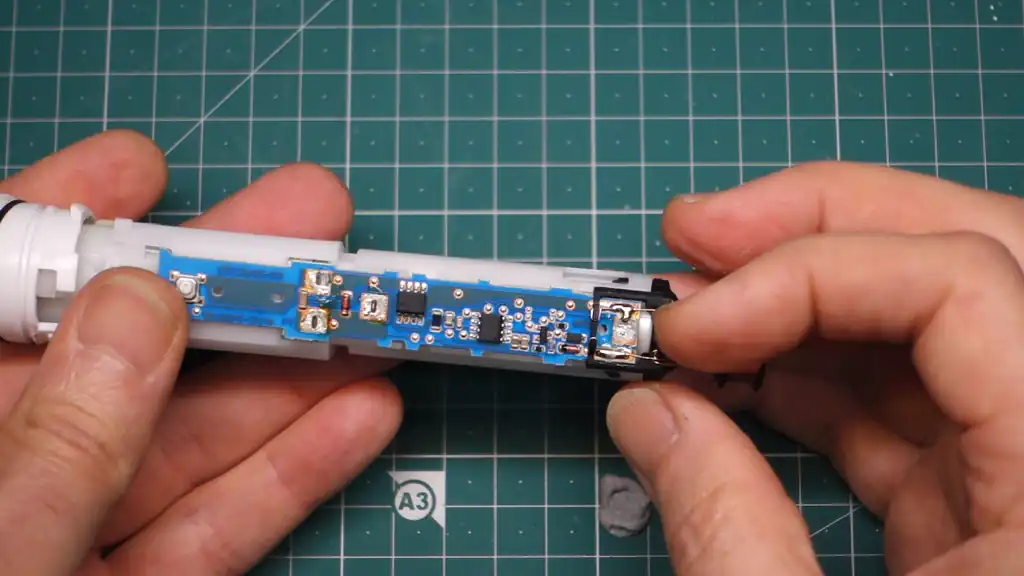

在很多人眼中，电动牙刷是一种技术简单、设计成熟的小家电产品，似乎只要电机能转、电池能充电，就能满足基本需求。然而，当我们将目光投向电动牙刷的内部——那块仅有数平方厘米的印刷电路板（PCB）时，便会发现一个被长期低估的技术世界。这块小小的电路板，不仅承载着产品所有的智能控制与电能转换，更在潮湿、震动、温差、长期使用的多重考验下，决定了产品最终能否稳定工作数年甚至十年以上。本文将深入解析电动牙刷PCB方案中那些关乎寿命与稳定性的关键设计，揭示为何一款优秀的电动牙刷，其真正的核心往往隐藏在那些“看不见”的细节之中。
一、电动牙刷并不是“低要求”的电子产品
首先，我们需要打破一个常见的市场误判：认为电动牙刷技术门槛低、设计简单。这种看法往往源于其小巧的体积和相对单一的功能。但事实恰恰相反，电动牙刷是对PCB方案非常不友好的产品类别之一。
体积小 ≠ 设计简单。在极小的空间内，PCB需要集成MCU主控、电机驱动、充电管理、电池保护、无线通信（如蓝牙）等多种电路，布局布线如同在方寸之间进行微雕，任何一点电磁干扰（EMI）或热设计失误都可能导致系统不稳定。
使用环境长期潮湿。浴室环境是电子产品的“天然敌人”，常年高湿度甚至直接接触水流，对PCB的绝缘性、耐腐蚀性提出了严苛挑战。
高频振动与机械应力并存。电动牙刷电机每分钟数千次甚至数万次的振动，不仅考验机械结构，更会通过传导持续作用于PCB上的每一个焊点与器件，可能引发材料疲劳与连接失效。
用户使用行为不可控。产品可能被摔落、长期放置在积水台面、充电底座接触异物、电池过度放电等，这些不可控因素都要求PCB方案具备极强的鲁棒性。
因此，设计一款电动牙刷的PCB，远非简单的功能堆砌，而是一场针对恶劣环境与长期可靠性的精密工程。
二、使用环境决定了方案基调
所有优秀的设计都始于对使用环境的深刻理解。电动牙刷PCB的设计前提，必须彻底正视其全天候处于“准恶劣环境” 的事实。
高湿、冷凝、水汽侵入是常态。即便采用IPX7或更高级别的机身防水，水汽仍能通过极微小的缝隙或随着温度变化产生的压力差缓慢渗入。PCB表面一旦形成连续的水膜，将导致绝缘电阻下降、产生漏电流，甚至引发枝晶生长，造成短路。
浴室温差带来的凝露问题不容忽视。特别是在季节交替或地区温差大的情况下，牙刷内部空腔可能因温度骤变而产生冷凝水。这些凝结水珠对PCB的威胁，有时比直接进水更为隐蔽和致命。
长期暴露但不一定立即进水。这意味着腐蚀是一个缓慢但持续的过程。焊盘、铜箔、未加保护的元件引脚，都会在长期水汽侵蚀下发生氧化、硫化，导致接触不良或断路。
即便结构防水做到了极致，PCB设计仍然必须基于一个最保守的假设：“水汽始终存在”。 所有后续的防护、选型、布局策略，都应围绕这一核心前提展开。
三、防水、防潮与 PCB 表面保护设计
这是决定电动牙刷“寿命上限”的第一道关卡，也是最容易被供应链成本压力所妥协的环节。
裸露焊盘与测试点的风险。为便于生产和测试预留的裸露金属点，是水汽腐蚀和短路的主要突破口。优秀的设计会尽量减少非必要的裸露，并对必需的测试点进行远离积水区域的布局和形状优化（如采用 tenting via 覆盖过孔）。
三防漆的选择与工艺。三防漆是在PCB表面形成一层保护膜的关键工艺。是否需要用？用何种类型（丙烯酸、聚氨酯、硅胶、改性环氧）？喷涂厚度如何？都需要根据预期环境评估：
- 丙烯酸树脂（AR）：成本低、易返修，但耐湿性和机械强度一般。
- 聚氨酯（UR）：耐化学腐蚀和耐磨性好，但固化条件要求高。
- 硅树脂（SR）：弹性好、耐高低温，但成本高且易吸附灰尘。
- 敷形涂覆的完整性至关重要，需确保漆膜均匀覆盖所有关键区域，特别是器件底部和边缘。
阻焊层（Solder Mask）覆盖策略。精细的阻焊层设计能有效防止焊锡桥接，并在一定程度上隔离铜箔与空气。需要检查阻焊开窗是否精确，避免不必要的铜箔暴露。
腔体内部气流与冷凝路径分析。PCB布局需与结构设计协同，避免将关键芯片或接口置于最容易积聚冷凝水的区域（如壳体底部或靠近进气孔的位置）。有时，合理的板上局部密封或灌胶是更可靠的选择。
防水防潮不是一个单纯的结构或密封圈问题，而是一个涉及材料科学、化学防护、热力学和电路布局的“系统性工程”。
四、电源与充电方案：稳定性比效率更重要
电动牙刷的电源系统有其独特之处：电池容量小、充电频繁、多为无线感应式充电或低功率接触式充电。这导致一些设计容易走入“追求极致效率或成本，忽视长期稳定”的误区。
风险点一：充电管理电路过于简化。为了节省空间和成本，有些方案省去了完整的充电管理IC，仅用简单电阻限流。这会导致电池充电状态（SOC）不准、无法实现涓流补电、过充保护缺失，长期使用将严重损害电池寿命，甚至引发安全问题。
风险点二：输入保护不足。充电触点或线圈接收端，应设计有过压保护（OVP）、过流保护（OCP）以及防反接电路。浴室环境复杂，充电底座可能沾染水渍、牙膏沫等导电物质，没有输入保护极易烧毁后端电路。
风险点三：长期浮充带来的老化问题。电动牙刷多数时间置于充电座上，处于“充满即待机”的浮充状态。优秀的充电方案会在此阶段采用智能的维护充电策略，定期监测并微量补电，避免电池因长期处于高压饱和状态而加速老化。
风险点四：低功耗设计不彻底。待机电流过大，会在长期存放或用户短期外出时，导致电池过度放电而损坏。这需要MCU的深度休眠模式、外围电路的电源门控等精细设计。
对于电动牙刷，充电方案“能用”是基础，“长期稳定不伤电池”才是关键。 一个稳健的电源系统是产品寿命的基石。
五、电机驱动与振动带来的隐性风险

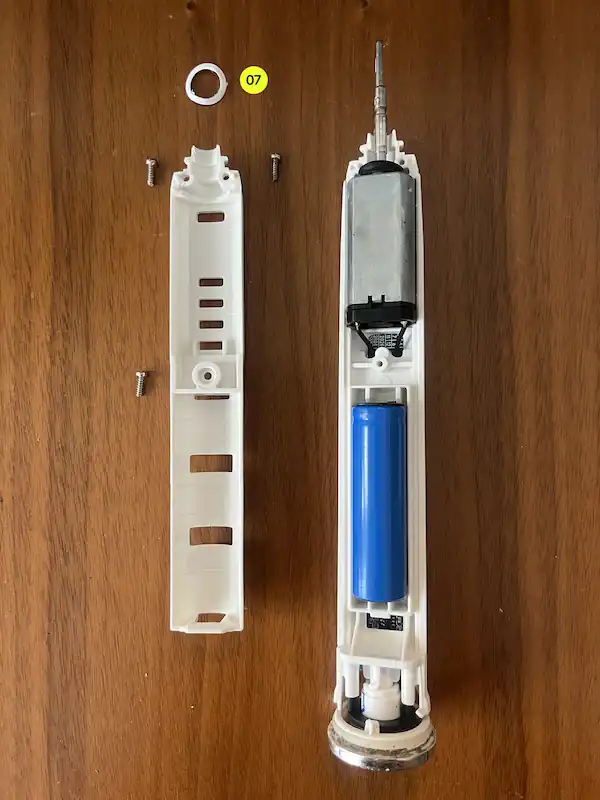

电机是电动牙刷的动力源，但其带来的振动也是PCB的“头号敌人”。电机驱动电路的设计，直接关系到系统稳定性和长期可靠性。
电机启动冲击电流对电源网络的干扰。有刷或无刷直流电机在启动瞬间会产生数倍于额定工作电流的浪涌。如果PCB的电源走线过细或去耦电容设计不足，会导致主控芯片电压瞬间跌落，引发复位或程序跑飞。必须在电机电源入口处设计足够容量的储能电容和低ESR的退耦电容。
振动导致的焊点疲劳与断裂。持续的高频振动会像“摇晃盒子”一样，对PCB上所有焊点施加交变应力。特别是较大、较重的器件（如电感、电解电容），其焊点容易因金属疲劳而产生微裂纹，最终导致开路。对策包括：
- 优先选用小封装、轻量化的器件。
- 对重型器件采用加固工艺，如点胶或支撑架。
- 优化PCB布局，避免将易损器件置于板子振动幅度最大的区域（如靠近电机或板边）。
大电流走线与敏感信号线的隔离。电机驱动回路是瞬态大电流、高dv/dt噪声源。必须与MCU的复位、晶振、ADC采样等敏感信号线保持足够距离，并采用地平面进行隔离，防止噪声耦合导致系统误动作。
电机带来的机械振动因素，最终都会转化为对PCB电气连接和信号完整性的长期考验。 驱动电路的设计必须“刚柔并济”——既提供充足动力，又有效抑制其副作用。
六、器件选型：尺寸、寿命与一致性的权衡
在寸土寸金的电动牙刷PCB上，每一个器件的选型都是一次精密的权衡。
小封装是否牺牲了焊接可靠性与散热？ 01005、0201封装的电阻电容能节省空间，但对SMT贴装工艺的要求极高，稍有不慎就容易产生立碑、移位等缺陷。功率器件若封装过小，散热能力不足，长期高温工作会加速自身及周边材料老化。
器件寿命是否匹配整机预期寿命？ 电解电容的寿命通常以小时计（如1000小时@105°C），其实际寿命受工作温度影响极大。在密闭、可能升温的腔体内，需计算其实际温升下的预期寿命，确保远超整机设计寿命（如3-5年）。继电器、开关等机械件也需评估其动作寿命。
是否存在过度压缩BOM成本的设计？ 为降低成本，选用未经充分验证的次级品牌器件、使用极限参数、取消保护器件等，都是常见的“风险换成本”做法。这可能在样板或短期测试中无法暴露问题，但在量产和长期使用中，将导致故障率飙升和口碑崩坏。
电动牙刷的PCB方案，其本质是在极其有限的空间和成本框架内，为长期稳定性寻找最优解。 这要求工程师不仅懂电路，还要懂材料、懂工艺、懂供应链。
七、测试与量产一致性：别让样板“骗”了你
样板功能正常，绝不等于量产高枕无忧。电动牙刷的许多可靠性问题，在样板阶段因测试不充分而被掩盖。
样板阶段人工测试的局限。样板数量少，测试环境理想，无法模拟千差万别的用户使用习惯和恶劣环境。振动疲劳、长期温升、冷凝腐蚀等问题，都需要设计针对性的加速寿命测试和环境应力筛选才能暴露。

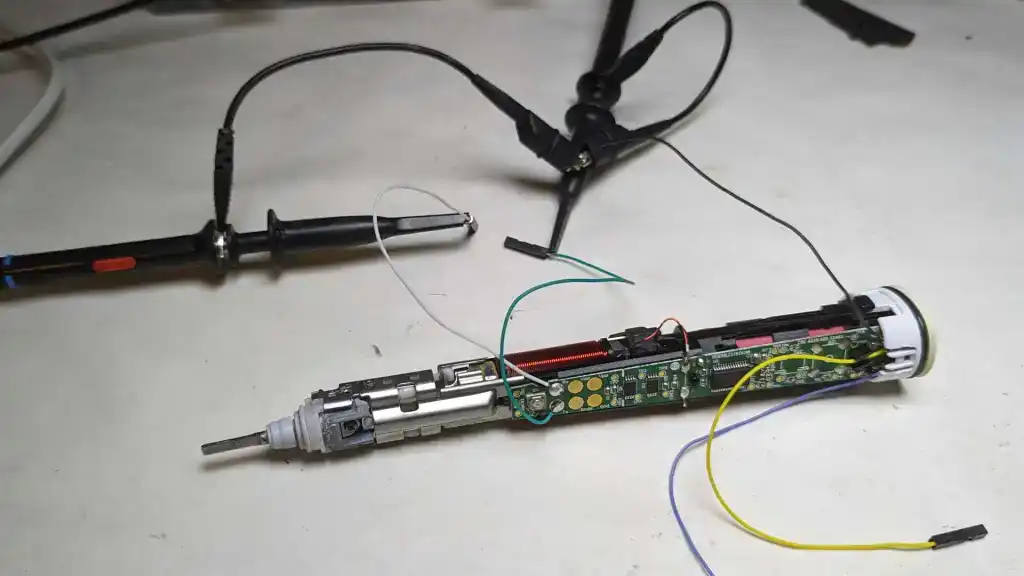

量产测试点布局是否合理。必须在PCB上预留关键电压、信号波形的测试点，便于生产线上进行快速功能测试（FCT）和在线测试（ICT）。这些测试点的位置应方便探针接触，且其本身不会成为可靠性短板。
振动与电源相关问题是测试盲区。量产测试通常注重功能，而容易忽略在持续振动状态下电源稳定性、接触可靠性等动态性能。需要设计结合振动台的老化测试流程。
很多可靠性问题不是到了用户手中才突然出现，而是在样板和试产阶段，因为缺乏严苛的、贴近真实场景的测试而没有被发现。 一套完善的可靠性测试体系，是连接设计与量产稳定性的桥梁。
八、常见但代价高昂的设计误区
最后，我们总结几个在电动牙刷PCB设计中高频出现，且代价高昂的误区：
- 完全依赖结构防水：认为密封圈和超声波焊接足以万无一失，忽视PCB自身的防潮防腐设计，导致内部一旦少量进水便立即失效。
- 忽略水汽和冷凝：只考虑液态水浸泡（IPX7测试），未针对水蒸气渗透和冷凝设计防护，产品在温差大的地区批量出现故障。
- 过度追求极致小型化：为了将产品做得更小更薄，过度压缩PCB空间和器件间距，导致散热不良、电磁干扰加剧、生产良率下降。
- 把短期功能成功当作可靠性验证：样板测试几天没问题就急于量产，没有进行长时间、多样本、模拟真实环境的可靠性验证。
- 电源与电机驱动设计过于“凑合”：采用公版简化电路，缺乏足够的保护、滤波和抗干扰措施，产品抗冲击能力差，故障随机出现。
结语：电动牙刷 PCB 方案，其实是在设计“使用十年”
当我们拆解一款高端电动牙刷，其内部PCB的精巧与严谨，往往令人惊叹。这背后体现的是一种设计哲学：用户不会精细维护，使用环境不可控，因此，可靠性本身就是用户体验中最核心、最基础的一部分。
电动牙刷不是快消品，用户期望它能够稳定、安静、有力地工作数年。一个优秀的PCB方案，正是通过在上述每一个细节上的深思熟虑和扎实功夫，将这种期待变为现实。它可能不会在营销文案中被大肆宣扬，但却是品牌口碑和用户忠诚度的真正铸造者。
真正好的电动牙刷PCB方案，是在那些用户看不见、甚至感知不到的地方，为“使用十年”这个目标，下足了功夫。
