高温、高湿、盐雾环境对PCB设计可靠性提出哪些前置要求

环境对PCB的影响

在与众多硬件工程师和产品经理交流时,我们常常听到这样一种声音:
“环境适应性?那是测试部门的事。等样板回来,扔进高低温箱跑一遍,不过再改呗。”
“先按常规设计,把功能调通,后期要是不满足环境要求,大不了涂点三防漆。”

这似乎是一条标准的技术开发路径。事实上:在PCBA量产的世界里,90%的环境失效问题,是无法通过后期“补救”来解决的。

高温、高湿、盐雾并不是单纯作用于成品外壳的“外部压力”,它们会从分子层面改变PCB材料的特性,干扰电气行为,甚至像“慢性病”一样在出厂数月后才爆发。

真正成熟的硬件设计思维应当是:将使用环境作为PCB设计最核心的前置输入参数,而非测试阶段的验收指标。

高温环境:不只是“散热”,是“材料生存”

很多人对高温的理解仅限于“芯片会不会过热”。但在PCB层面,高温带来的挑战是全方位的,必须在布局布线前就给出答案。

1. 基材选型:Tg值决定了“骨架”的刚性

PCB的核心基材是树脂加玻璃布。当温度升高,树脂会从玻璃态转变为高弹态,这个转变点就是Tg(玻璃化转变温度)。

  • 如果设计忽视: 如果产品长期工作温度超过Tg值,基板会软化,机械强度急剧下降,最终导致孔壁断裂、多层板分层
  • 前置要求: 必须明确“持续工作温度”而非“存储温度”。对于有铅工艺,Tg130可能够用;但对于无铅工艺或高温环境(如车载发动机舱、户外电源),必须选择Tg170以上的基材。

2. 物理匹配:CTE膨胀系数是隐形的杀手

铜箔与基材的热膨胀系数(CTE)是不同的。在冷热循环中,如果两者差异过大,会像双金属片一样产生巨大的剪切应力。

  • 后果: 长期的冷热冲击会拉扯PTH孔(电镀通孔)的孔壁铜层,导致微裂纹;BGA焊球下方应力集中,出现焊点疲劳开裂
  • 前置要求: 设计选型时,需关注基材的Z轴CTE(厚度方向膨胀系数)。对于高频板,还需考虑高温下介电常数(Dk)的漂移,否则滤波器频率会偏移,射频功放效率陡降。

3. 热设计的“提前量”

热设计不是等器件摆好了再扔一个散热器上去,而是在布局阶段就要规划“热路”。

  • 热集中: 大功率器件扎堆放置,导致局部温度过高,形成“热点”,加速周边电解电容的寿命衰减。
  • 热过孔: 必须在发热器件下方提前规划导热过孔阵列,将热量通过铜皮传递到内层大面积接地层或背面的散热铜皮。
  • 铜皮连续性: 高温下的电流承载能力(载流)会下降,设计时必须考虑温升下的铜厚降额,避免出现“保险丝效应”。

PCB板散热

高湿环境:水汽是“电气短路”的催化剂

水本身并不导电,但水中溶解的杂质和PCB表面的离子残留,一旦结合水汽,就会形成电解质溶液,导致绝缘性能雪崩。

1. 爬电距离:不能再按常压设计

在高湿度环境下,PCB表面的绝缘电阻会下降2-3个数量级。

  • 设计失误案例: 高阻抗采样电路(如电池检测、微弱信号放大)在干燥环境下精度完美,但一遇黄梅天,采样值大幅跳变。
  • 前置要求: 必须依据工作电压和污染等级(通常户外为污染等级2或3)重新计算爬电距离。如果物理空间受限,必须在方案阶段预留开槽(用于增加爬电路径) 或关键节点涂覆保护的余量。

2. 材料吸湿性:高频电路的噩梦

普通的FR-4板材具有一定的吸湿性。吸水后,材料的介电常数(Dk)会发生变化,损耗因子(Df)增大。

  • 后果: 对于高速差分对(如USB、HDMI)或射频电路,吸湿会导致阻抗变化、信号反射增加、传输延迟波动。
  • 前置要求: 对于高频或精密模拟电路,设计选型时应明确使用低吸湿率的板材(如部分高频专用材料),而非等到测试时发现眼图闭合再查原因。

3. 三防漆:不是万能补救,而是设计部件

很多人把三防漆当成最后的“遮羞布”。但在设计阶段,就必须决定三防策略。

  • 哪里该涂? 连接器、插座内部通常不宜涂覆,否则会导致接触不良。
  • 哪里必须涂? 细间距引脚、高压区域必须覆盖。
  • 如果设计阶段不考虑: 后期手工刷涂,容易造成涂覆不均、气泡包裹,反而在湿气进入后导致局部电化学迁移(枝晶生长),引发短路。

4. 结露场景:最残酷的“水膜效应”

设备冷热交替(如夜间降温、雨后暴晒),空气中的水汽会在PCB表面凝结成微水膜。

  • 致命后果: MCU的高阻抗复位引脚、晶体振荡器输入脚,在微水膜作用下可能发生逻辑电平翻转,导致设备随机死机、误触发或待机功耗异常飙升。
  • 前置设计: 必须假设结露会发生,在设计上优先将高阻抗走线包地屏蔽,并在布局上避开冷凝水易流经的板边和结构件附近。

盐雾环境:不仅是“生锈”,是“电化学死亡”

盐雾环境(海边、船舶、化工厂区)带来的挑战比单纯的高湿更恶劣。盐(NaCl)溶于水形成电解质,且氯离子会直接破坏金属表面的钝化层。

1. 表面处理工艺:OSP的禁区

  • 设计失误: 为了省钱选择OSP(有机防氧化膜)工艺用于海边户外设备。OSP本身极薄,且亲水性较强,一旦受潮吸湿,盐雾离子极易穿透,导致底层铜箔腐蚀,产生黑色的氧化亚铜。

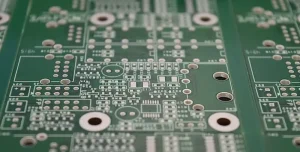

  • 前置要求: 在方案阶段,对于盐雾环境,应强制选择ENIG(化镍金)沉银等抗腐蚀性更强的表面处理工艺。ENIG的金层化学惰性极高,能有效隔绝底层金属与盐雾接触。

2. 电化学腐蚀:不同金属的“电池效应”

当不同金属在盐雾电解质中接触,就会形成原电池,电位较负的金属(如锡、铝)会加速腐蚀。

  • 后果: 连接器插针(磷青铜镀锡)与PCB焊盘(ENIG)之间存在电位差,在盐雾环境中,焊点周围可能出现白色腐蚀物,导致接触电阻增大直至开路。
  • 前置要求: 连接器的选型必须考虑镀层厚度和材料匹配,或者在结构设计上考虑密封胶圈,将金属端子与外界盐雾隔离。

3. 板边铜皮:被忽视的“伤口”

PCB在成型切割或V-CUT(V形切割)分板后,会露出内部的铜层断面。

  • 风险: 这些裸露的铜断面是盐雾入侵的最佳通道。潮气会沿着玻纤与树脂的缝隙渗入,从侧面腐蚀内层网络。
  • 前置要求: 对于高盐雾环境,设计文件应标注板边铜皮要内缩,或要求厂家在成型后进行边缘涂覆(如灌封胶),将断面封闭。

环境叠加效应:1+1 > 3 的致命组合

自然界很少只发生单一应力,往往是组合拳:

  • 高温 + 高湿 = 蒸汽压力:高温下水汽分子运动剧烈,更容易渗透进材料内部,导致“爆米花效应”(分层)。
  • 高湿 + 盐雾 = 电化学迁移:在直流偏压下,金属离子(如银、铜)在潮湿表面发生电迁移,生长出枝晶,直接导致短路。
  • 冷热交替 + 盐雾 = 呼吸效应:设备“呼吸”将含盐空气吸入外壳内部,在电路板上沉积。

设计阶段的应对: 必须跳出单一指标的思维,考虑材料在叠加环境下的耐受性。例如,不仅要选Tg高的板材,还要选同时具备低CTE和低吸湿性的板材。

PCB防水处理

为什么必须在“方案阶段”定义环境等级?

很多客户在需求文档中敷衍地写一句“工业级”或“户外级”,这是远远不够的。

一份合格的环境设计输入,应包含以下明确参数:

  1. 最高工作温度(非外壳温度,而是PCB附近的环境温度)。
  2. 长期湿度范围(是否包含冷凝?是95%RH还是100%冷凝?)。
  3. 盐雾浓度等级(离海距离?是否有除盐雾过滤?)。
  4. 产品寿命要求(需承受多少年的冷热循环?)。

因为一旦PCB进入Layout阶段,材料定了,布局定了,成本结构就锁定了。

  • 后期发现材料不行? 换板材意味着阻抗需要重新计算,信号完整性需重新仿真,周期推倒重来。
  • 后期发现爬电距离不够? 布线已定,板子尺寸已定,只能靠昂贵的“开槽”或手工修补,无法批量复制。
  • 后期发现要加三防? 结构空间可能没预留,连接器可能被污染,测试点可能被封住。

结语:可靠性是“设计出来的”,不是“测出来的”

环境适应性从来不是测试部门的指标,而是设计部门的第一道输入。
一次完整的环境测试只能证明“这块板子”合格,而一次严谨的前置设计,却能保证“这一批产品”在严酷的环境中稳定运行。

对于PCBA制造商而言,不仅负责把元器件贴装上去,更承担着将“环境需求”转化为“生产规范”的桥梁作用。真正成熟的PCBA方案,从第一根走线开始,就已经在对抗未来数年它将面临的风吹、日晒、盐蚀与高温。

如果您正在规划一款需要在严苛环境下长期工作的产品,不妨在设计之初,就让我们介入。把环境交给我们,把稳定留给您。
