在电子产品开发过程中，我们常常听到这样的对话：
- “这个板子量大了，价格能不能再优惠点？”
- “BOM表里的这颗料太贵了，采购能不能找个便宜的替代？”
- “工厂那边工艺复杂，能不能帮我们优化一下流程来降本？”
这些对话背后，隐藏着一个普遍的认知：成本控制的主战场在量产阶段，靠的是采购的“砍价”和工厂的“优化术”。
然而现实是：当一款PCBA（印刷电路板组装）进入量产阶段后，你会发现，无论怎么压价、怎么谈判，成本下降的空间都极其有限。报价单上看似能谈的几毛钱，背后其实是早已被锁死的成本结构。
本文将揭示一个核心观点：成本不是在报价单上形成的，而是在方案阶段被定义的。 为什么说90%的量产成本在画下第一根原理图线时就已经决定了？我们从以下几个维度来深度拆解。
量产阶段真的能“救成本”吗？
在项目初期，很多客户的重心往往放在“功能实现”和“上市时间”上，成本控制似乎可以留到后面再说。大家普遍认为：
- 量产可以压价：量大了，工厂自然要给阶梯价。
- 采购可以换料：大不了把某某电容电阻换成便宜牌子。
- 工厂可以优化工艺：产线熟练了，效率高了，成本就摊薄了。
但现实情况是，一旦方案定型，后续的“降本”动作往往收效甚微。因为报价空间早已被BOM（物料清单）的结构锁定，被PCB的层数锁定，被生产工艺的容差锁定。
量产阶段更像是一场“执行既定剧本的演出”，而方案阶段才是那个“写剧本”的过程。 剧本一旦写死，演员（工厂）再努力，也很难把一个悲剧演成喜剧。
BOM 选型：成本结构的第一道锁
方案阶段的第一项决策，就是BOM选型。这不仅是功能实现的基石，更是成本结构的第一道紧箍咒。
1. 规格冗余导致长期溢价
在研发初期，工程师为了“保险起见”，往往会选择性能远超需求的芯片或器件。例如，一个原本可以用工业级标准的场景，为了应对极端的理论工况，选用了军工级或车规级芯片；一个普通的LED驱动，预留了未来五年都用不上的余量。
这种“为保险而保险”的做法，在单件样品上看不出多大差距，但在量产10万台时，单价几毛甚至几元的差异，会被瞬间放大为数万甚至数十万的无效成本。这种溢价，是方案阶段亲手锁上的，量产阶段根本无法打开。
2. 选型的“可替代性”陷阱
方案选型时，如果工程师随手选了一颗“独一无二”的芯片——特殊封装、冷门品牌、即将停产的型号，或者需要特定软件适配的专用料，这就埋下了一颗定时炸弹。
一旦进入量产，想更换这颗核心器件，将面临一场噩梦：
- 重新验证： 整机性能测试需重做。
- 重新认证： 3C、CE、FCC等认证可能需重新申请，耗时数月。
- 软件修改： 驱动底层代码推倒重来。
- 供应链风险： 独家供货，毫无议价能力。
此时，BOM成本已经被彻底锁死，明知这颗料贵，也只能咬牙承受。方案阶段的“随意一笔”，换来的可能是量产阶段的“无法动弹”。
板层结构：成本的物理边界
如果说BOM是成本的“血肉”，那么PCB的物理结构就是成本的“骨架”。骨架一旦长成，再无回旋余地。
1. 层数决定材料与压合成本
从4层板升级到6层板，不仅是多了两层铜箔。在制造端，这意味着：
- 材料叠构复杂化：需要更多种类的半固化片。
- 压合次数增加：多次压合意味着更高的定位精度要求和更长的生产周期。
- 良率波动：层数越多，层间对准的难度越大，潜在的短路、开路风险越高。
层数一旦在方案阶段确定，量产阶段想从6层改为4层来降本？这几乎等于重新设计一版，所有布局布线推倒重来。
2. 特殊叠层与非标结构
为了追求极致的性能或体积，方案阶段可能会引入非常规板厚、高频材料混压（如ROGERS材料与FR4混压）、或者是复杂的多次压合HDI（高密度互连）结构。
这些设计虽然解决了技术难题，但也带来了高昂的制造门槛：
- 制造门槛高：只有特定的一线大厂能做，失去了广泛的供应商比价空间。
- 良率不可控：非标工艺的良率通常低于常规工艺。
- 议价能力弱：能做的工厂少，价格自然水涨船高。
方案阶段的“炫技”，往往需要量产阶段用真金白银来买单。
工艺容差：隐藏的良率成本
这是最容易忽视的成本黑洞。很多非工程背景的决策者不理解：为什么样板做出来好好的，一到量产就问题不断？为什么同样一张图纸，A厂报价比B厂贵？
答案往往藏在“工艺容差”里。
1. 线宽线距与孔径的选择
设计方案是否挑战了当前主流工艺的极限？
- 是否为了省一点空间，把线宽线距压缩到了3mil（密耳）/3mil？
- 是否为了多走一根线，选择了超小孔径的过孔？

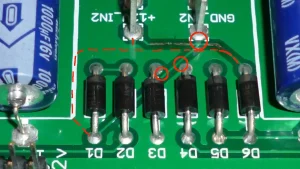

过度压缩设计裕量，虽然通过了仿真，却让制造端如履薄冰。制造过程中，哪怕药水侧蚀波动一点点，或者钻孔精度偏移一丝丝，都可能导致PCB开路或报废。
良率下降不仅仅是“多报废几块板”这么简单，它带来的连锁反应是：
- 单片平均成本飙升：假设良率从98%降到90%，意味着每生产100片，就要多承担8片的报废成本。
- 交期噩梦：良率低导致补货频繁，交期无法保证。
- 报价风险系数：工厂在报价时，看到这种紧贴极限的设计，会天然地在单价里加上“风险溢价”。
2. 设计裕量与批量一致性
样板能做，不等于量产能做。 样板可以精雕细琢，一块一块调；量产追求的是在高速流水线上，每一片都能完美复制。
方案阶段如果留足了工艺窗口（比如线宽比极限值宽20%），那么量产时无论换到哪条线，哪个工厂，都能稳定输出。反之，如果设计得“刚刚好”，那么量产时的每一分钱，都是在为“设计过紧”这个失误买单。
为什么量产阶段很难真正降本？
既然方案阶段锁死了成本，那量产阶段就不能动了吗？当然能动，但往往是“螺蛳壳里做道场”，空间有限。
- 结构已定，伤筋动骨： 想改PCB层数？想换主芯片？这些能带来30%以上降本空间的动作，在量产阶段都意味着重新流片、重新测试、重新认证，时间成本和风险成本甚至超过了节省的费用。
- 降本变成局部妥协： 最后能做的，无非是换掉一些不痛不痒的阻容件（且必须验证），或者压缩供应商的利润（挤压合作伙伴），或者延长交期来拼单。这些“小动作”根本无法撼动既定的成本结构。
量产的降本，更像是“微调”；而方案的降本，才是“重构”。
成本被“放大”的三个机制
为了更深刻地理解方案的重要性，我们必须明白方案阶段的微小差异，是如何在量产阶段被“放大”成巨大的成本鸿沟的。
批量放大效应：
- 公式： 单价差 × 数量 = 总成本差
- 案例： 一个看似不起眼的接口器件，样品阶段差2元钱无所谓。但如果年产量是10万台，这就是20万的净利润。方案阶段多花的每一分钱，都会被这个“放大器”成倍地展现出来。
良率放大效应：
- 机制： 设计复杂度每提升一个等级，良率可能下降几个百分点。
- 后果： 原本有10%的毛利，因为良率下降3%，这3%的利润可能直接消失在报废品中，甚至导致项目亏损。良率，是连接“技术设计”与“财务数据”最直接的桥梁。
供应链风险溢价：
- 逻辑： 特殊的设计（如高频材料、超厚铜、超薄板）导致供应商选择范围急剧缩小。当只有一两家工厂能做时，市场供需关系逆转，你不再是议价方，而是被议价方。这部分的溢价，完全是因为方案阶段的“特殊性”造成的。
方案阶段如何真正掌控成本？
理解了问题的根源，我们就能找到解药。在方案阶段，我们需要引入“全生命周期成本”的概念。
1. 在设计初期就引入成本维度
不要让成本评估成为报价单出来后的“事后诸葛亮”。在原理图设计、器件选型之初，就应该由研发、采购、甚至代工厂（PCBA厂商）三方共同参与。PCBA厂商可以提前告诉你，哪种设计工艺稳定，哪种设计容易“踩坑”。
2. 建立“性能-成本”平衡模型
梳理产品需求，明确哪些指标必须“死磕”高规格（如核心CPU、电源管理），哪些功能可以适当“放宽”（如非关键的指示LED、连接器）。
“把钱花在刀刃上”，是方案阶段成本控制的核心哲学。
3. 关注可制造性，而不是只关注功能实现
研发工程师不仅要有“设计思维”，更要有“工程思维”。在设计PCB时，主动留出足够的工艺窗口，主动选择标准化的封装和板材，主动考虑器件的通用性和替代性。
一个可制造性高的设计，本身就是最大的降本。
总结：成本不是被压下来的，而是被设计出来的
回到我们最初的问题：为什么90%的量产成本，在方案阶段就已经决定？
因为量产阶段，我们只是在“执行”既定结构；而方案阶段，我们是在“定义”成本结构。
当您下一次启动一个新产品项目，或是拿到一份量产报价单感到困惑时，请记住：
- 如果觉得BOM贵，请回溯方案选型是否留有冗余。
- 如果觉得PCB贵，请回溯板层结构是否过于复杂。
- 如果觉得良率低，请回溯设计裕量是否足够宽。
量产报价只是结果，方案结构才是原因。
作为PCBA合作伙伴，我们不仅关注如何把板子做好，更关注在方案阶段，如何与您一同把产品“设计好”。因为只有从源头开始控制，才能让您的产品在量产时，既拥有卓越的性能，又具备无可争议的成本竞争力。
